 Bunkere lastet opp til Google Sketchup
Author Message
User avatar

Joined: 30 Sep 2009 10:27
Posts: 669
Location: Bærum
Sa tidligere at mine modeller skulle bli tilgjengelig og her er de:

    Defence position.skp
    vf61a.skp Ringstand for 5cm mortar
    R636.skp Regelbau 636 Befehlsstand für Heeresküstenbatterie
    R608.skp Regelbau R608 Bataillons-, Abteilungs-, oder Regimentsgefechtsstand
    M178.skp Regelbau M178 - Leitstand
    M120.skp Regelbau M120 - Leitstand
    S446.skp Regelbau S446 - Leistand für schwere Batterie
    R633.skp Regelbau R633 - Stand für Machinengranatwerfer M19


Modellene finnes her http://sketchup.google.com/3dwarehouse/search?uq=11146226499321378577&scoring=m

Google Sketchup er gratis (jeg bruker gratis versjon) og finnes her
http://sketchup.google.com/intl/no/index.html

Tips Jeg bruker mye layers i mine modeller og ett tips er å skru av og på ulike layers for å se detaljer inni bunkrene

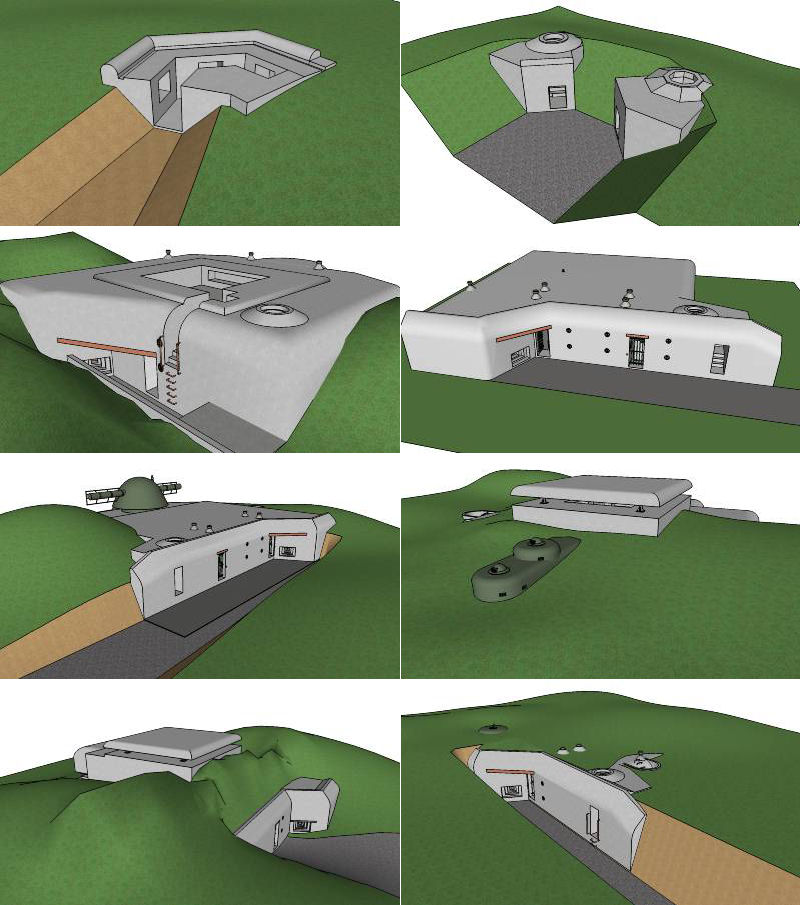

Vedlegg bilde av de ulike bunkrene.

PS Jeg holder fortsatt på med S169 og nå også S389 (Vara og Trondenes) tegninger av spesielt kanontårn og kanon (som er nesten like på 38 og 40cm) mottas med takk.

Cheers
Anders


You do not have the required permissions to view the files attached to this post.


Last edited by AndersHJ on 22 Nov 2009 23:45, edited 1 time in total.



22 Nov 2009 18:00
Profile
User avatar

Joined: 31 Oct 2009 22:05
Posts: 610
Location: stjørdal
Post
nice PDT_Armataz_01_11

_________________
ow


22 Nov 2009 22:04
Profile
User avatar

Joined: 30 Sep 2009 10:27
Posts: 669
Location: Bærum

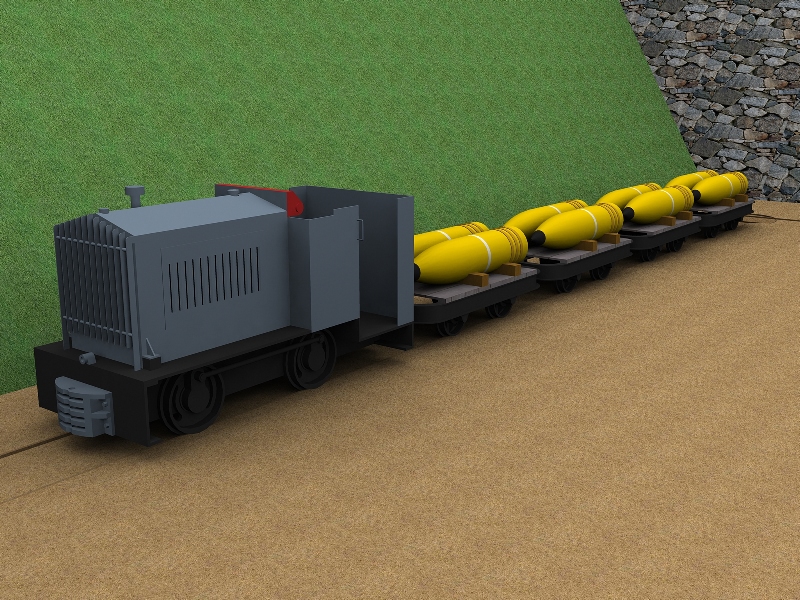

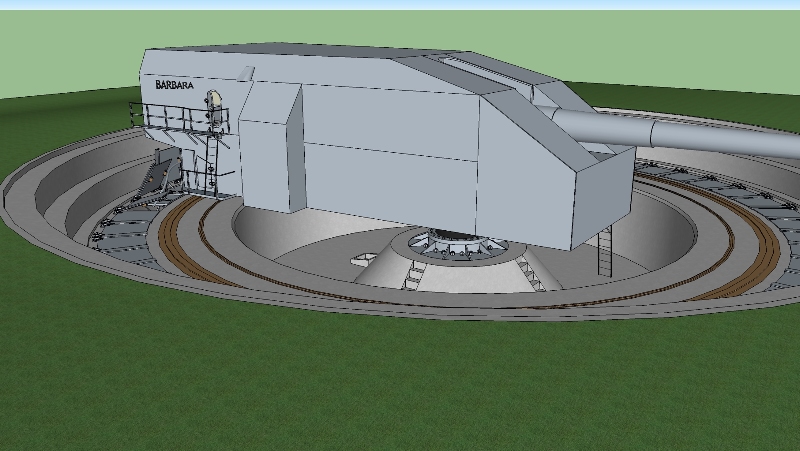

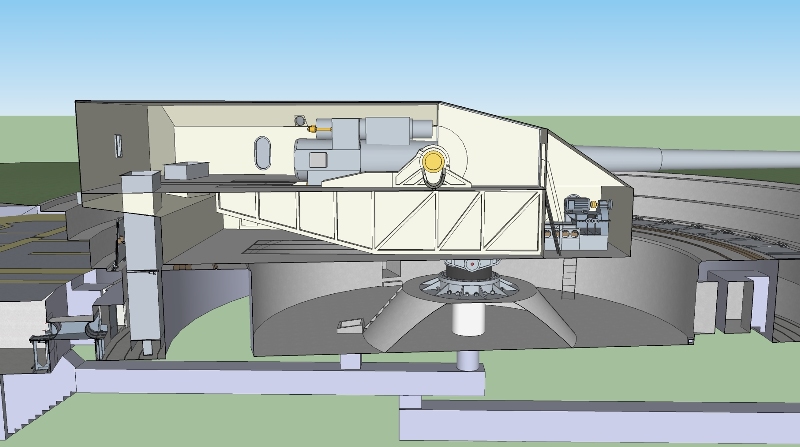

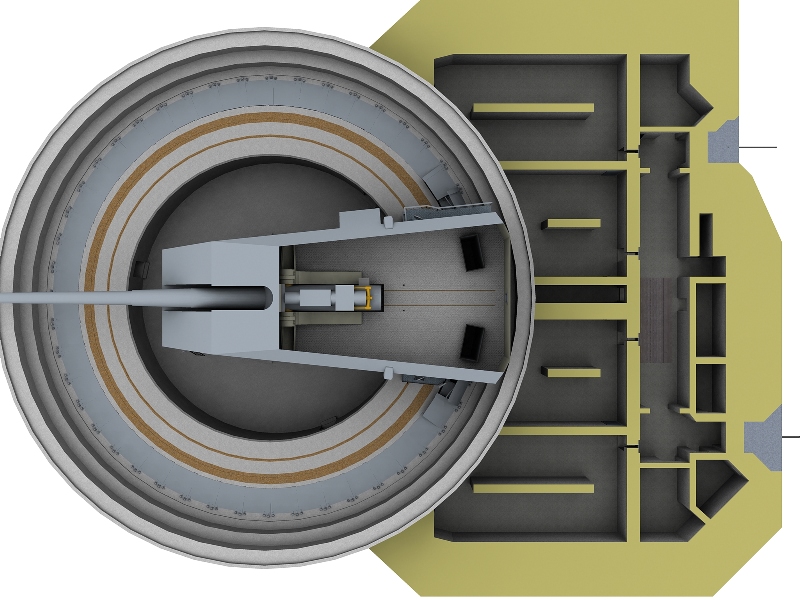

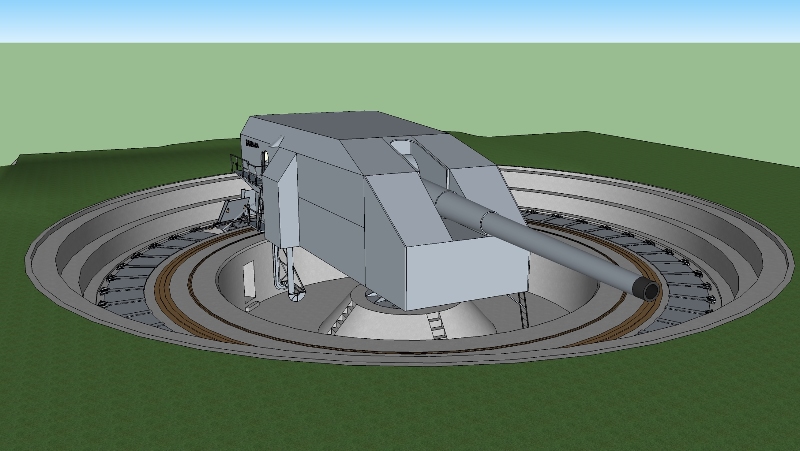

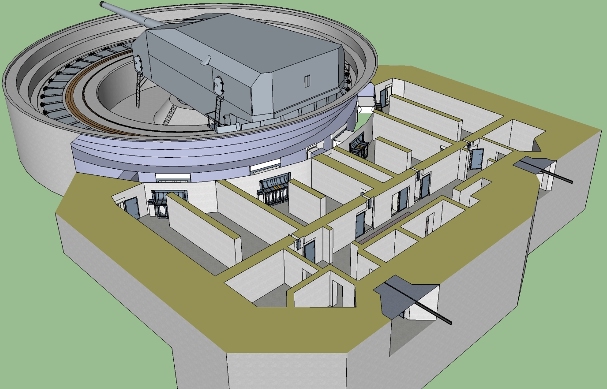

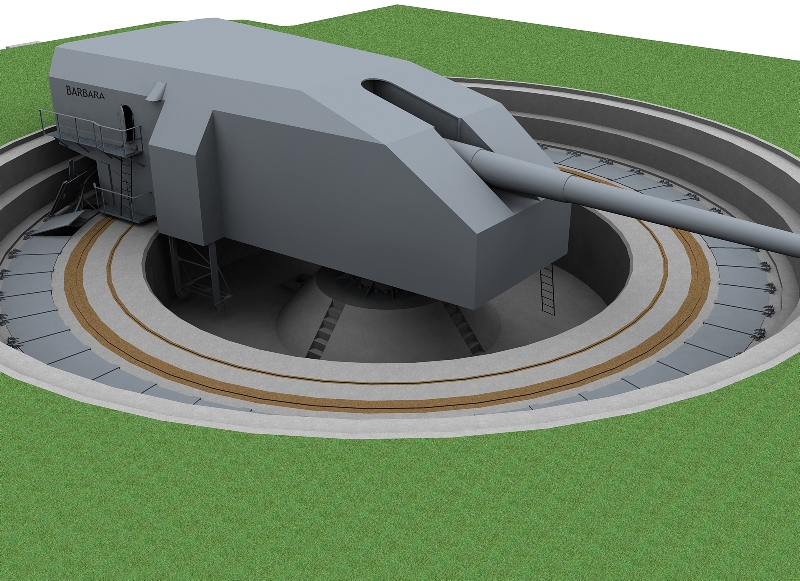

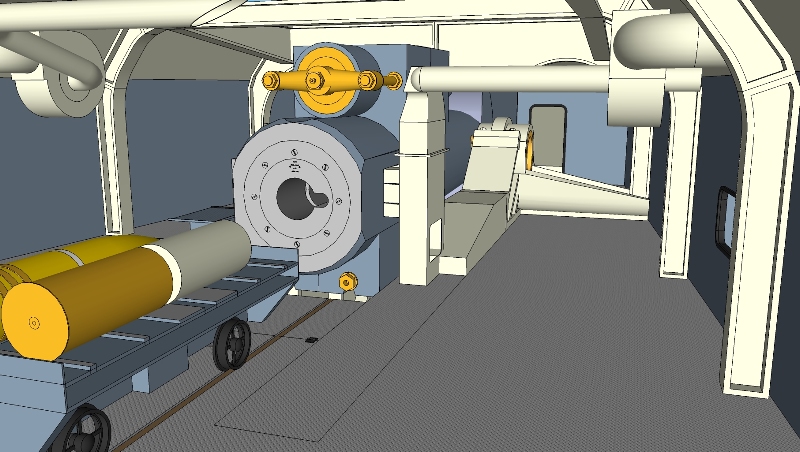

I løpet av mitt arbeid med S169 og museumskanonen på Møvik har jeg nå gjort ferdig S384 fra Trondenes og en liten morsom modell av ammunisjonstog fra Vara. Begge er når tilgjengelig på Google 3dWarehouse for de som vil ha dem.

Takk til Werner Wernersen for detaljert tegning av S384. Jeg har brukt C/39 tårnet fra Vara som utgangspunkt samt kanonen ”borret” opp til 40,6cm. Den er ikke helt lik men mangel på detaljerte tegninger gjør at den får fungere inntil videre.

Er det noen som har bedre tegninger på C/39 tårn, 38 og 40,6cm er jeg evig takknemlig og belønnes med detaljert modell i retur. Er den noen museer som har bra tegninger FMU / Oscarsborg? Tegninger / bilder som viser dører og hvor det går takskinner på Trondenes er også av interesse. (Mangelfullt i den modellen jeg har lastet opp)

Modell av kanon på Vara går fremover og jeg kan laste opp noen bilder hvis det har interesse.

Google Sketchup er lett å bruke og kan anbefales for alle bunker interesserte.

Linker til gratis Google Sketchup og modellene i først post i tråden.

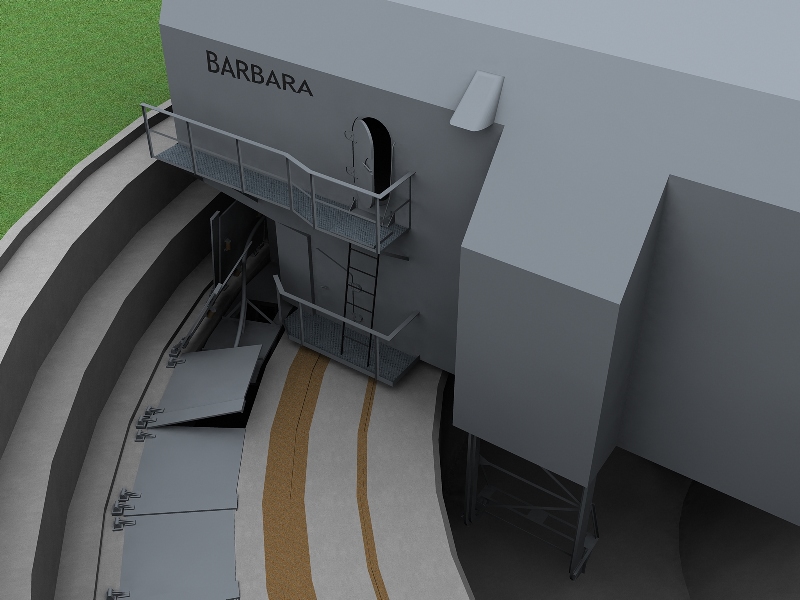

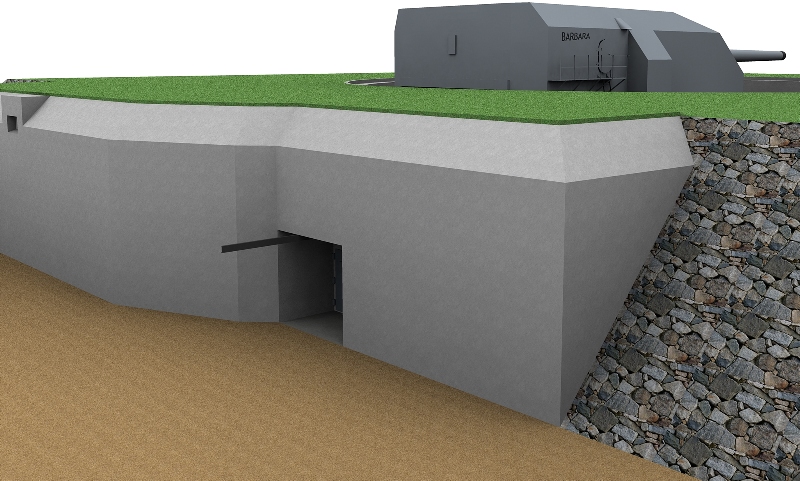

Nedenfor noen bilder fra de siste 2 modellene. Noen av bildene er rendret i ekstra tillegg til Sketchup.

Anders

PS Hjelp med Sketchup kan gis i egen tråd ved behov.


You do not have the required permissions to view the files attached to this post.


04 Dec 2009 23:36
Profile
Site Admin
User avatar

Joined: 26 Dec 2007 22:12
Posts: 2652
Location: Ullensaker
Post
Imponerende. Her har det tydeligvis gått med noen timer foran datamaskinen :D

_________________
--
Tommy


05 Dec 2009 0:58
Profile
User avatar

Joined: 09 Feb 2006 21:13
Posts: 1420
Location: Arendal
Post
Hei

Veldig imponenrende, skulle ønske jeg hadde tid og tolmodighet til å lage slike ting.

Werner

_________________
Be quiet brain or i`ll stab you with a Q-tip
Homer Simpson


05 Dec 2009 12:44
Profile
User avatar

Joined: 31 Oct 2009 22:05
Posts: 610
Location: stjørdal
Post
mildt sagt innponerende! PDT_Armataz_01_11 er det lett å bruke sketcup

_________________
ow


05 Dec 2009 13:26
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6199
Location: Bergen
Post
Må bare føye meg til rekken av imponerte tilskuere... :)

Stusset dog på en ting: Er tårnet så "skrått" fra bakende til front som S384 08.jpg kan tyde på?

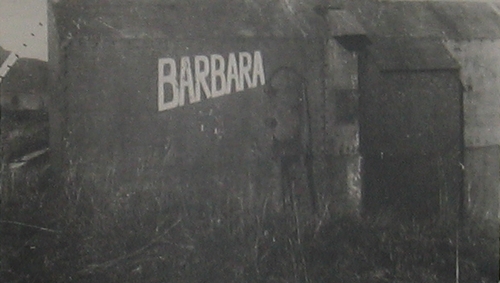

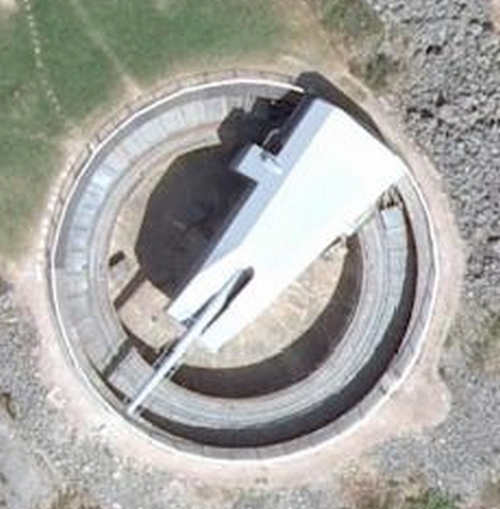

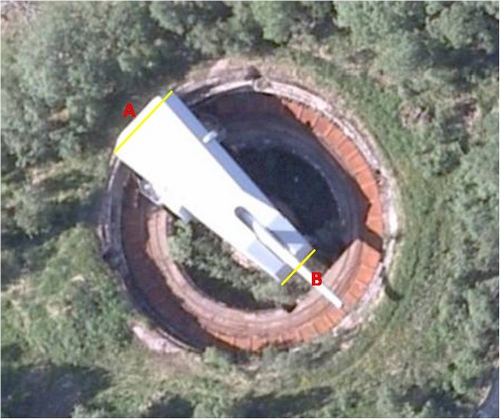

Synes originalen ser noe "slankere" ut (ref. vedlagte utsnitt av luftfoto). Perspektivet blir selvsagt ikke riktig på disse bildene, men jeg ville tro at bredden (ref. A og B på bildet av Trondenes-kanonen) skulle bli noenlunde riktig? Kanonen i Kristiansand ser riktignok litt mer ut som S384 08.jpg, så det er jo et argument for at man blir lurt av perspektivet i luftfotoet (det er vel ingen forskjell på kanonhusenes dimensjoner?).

Hadde vært stilig å sett kanoner og bunkere plassert inn i ekte foto, med kamuflasje og rendret med reell struktur (apropos det: Var kanonene malt lys grå under krigen - ref. vedlagte bilde fra 1946 som henger på Trondenes?).


You do not have the required permissions to view the files attached to this post.


05 Dec 2009 14:03
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6199
Location: Bergen
AndersHJ wrote:
Tegninger / bilder som viser dører og hvor det går takskinner på Trondenes er også av interesse.

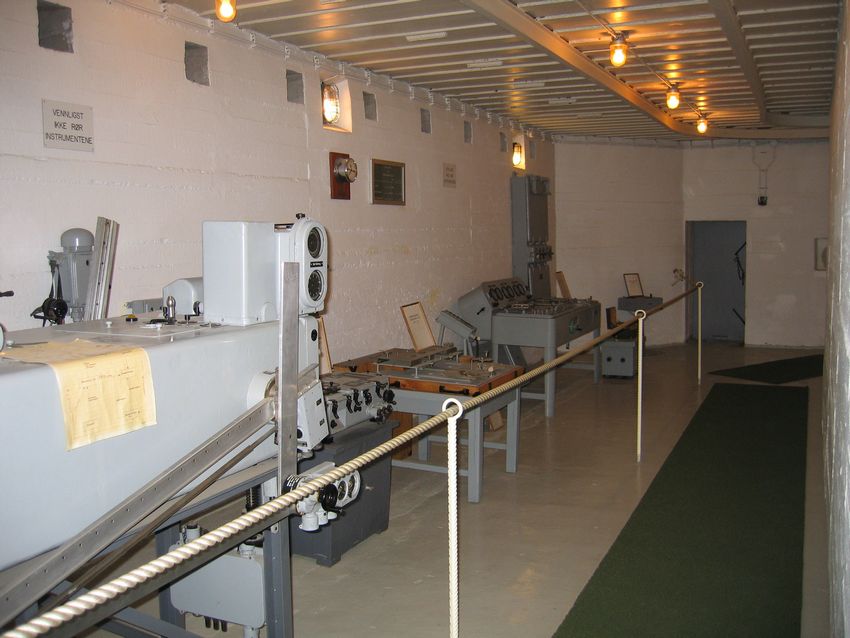

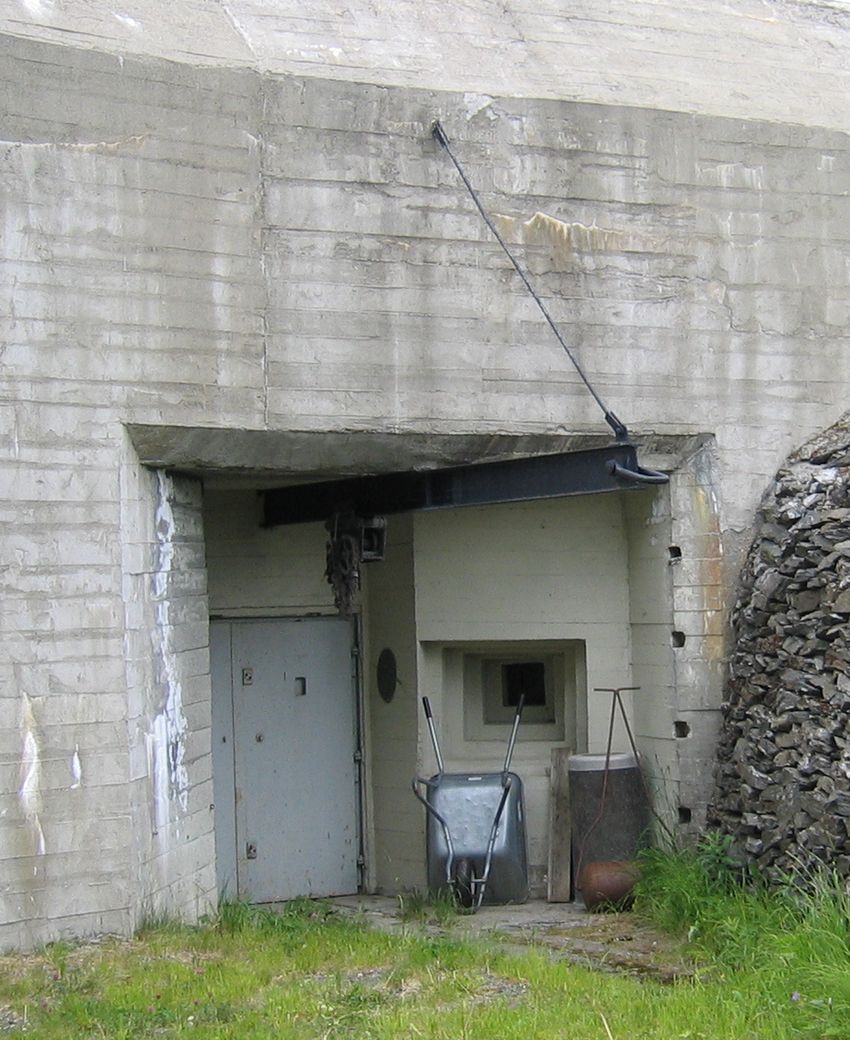

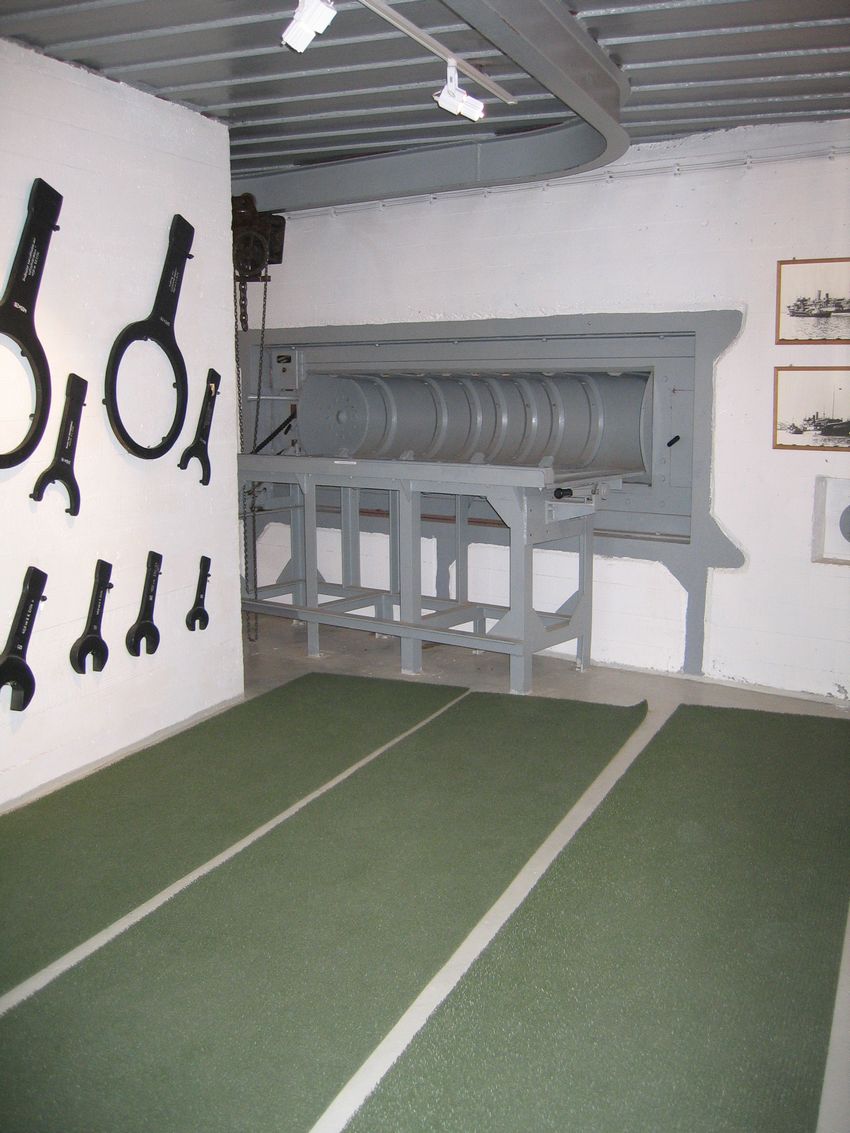

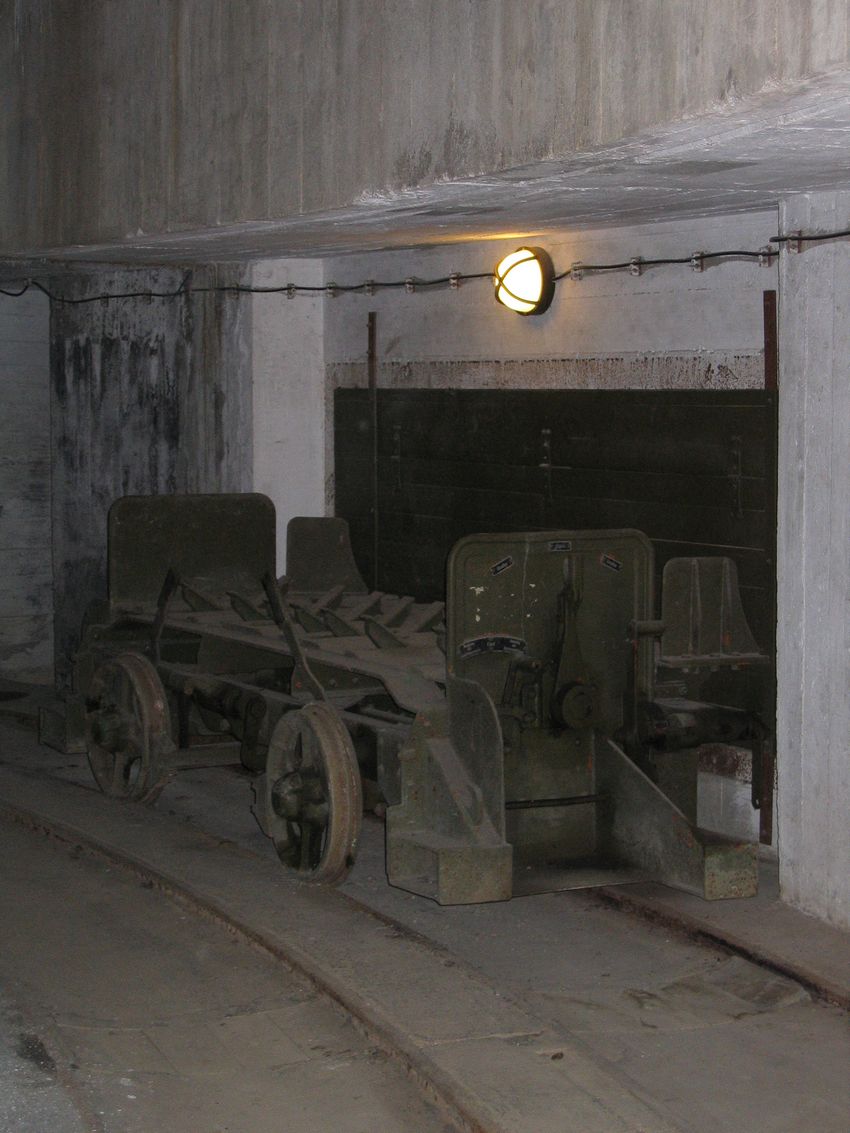

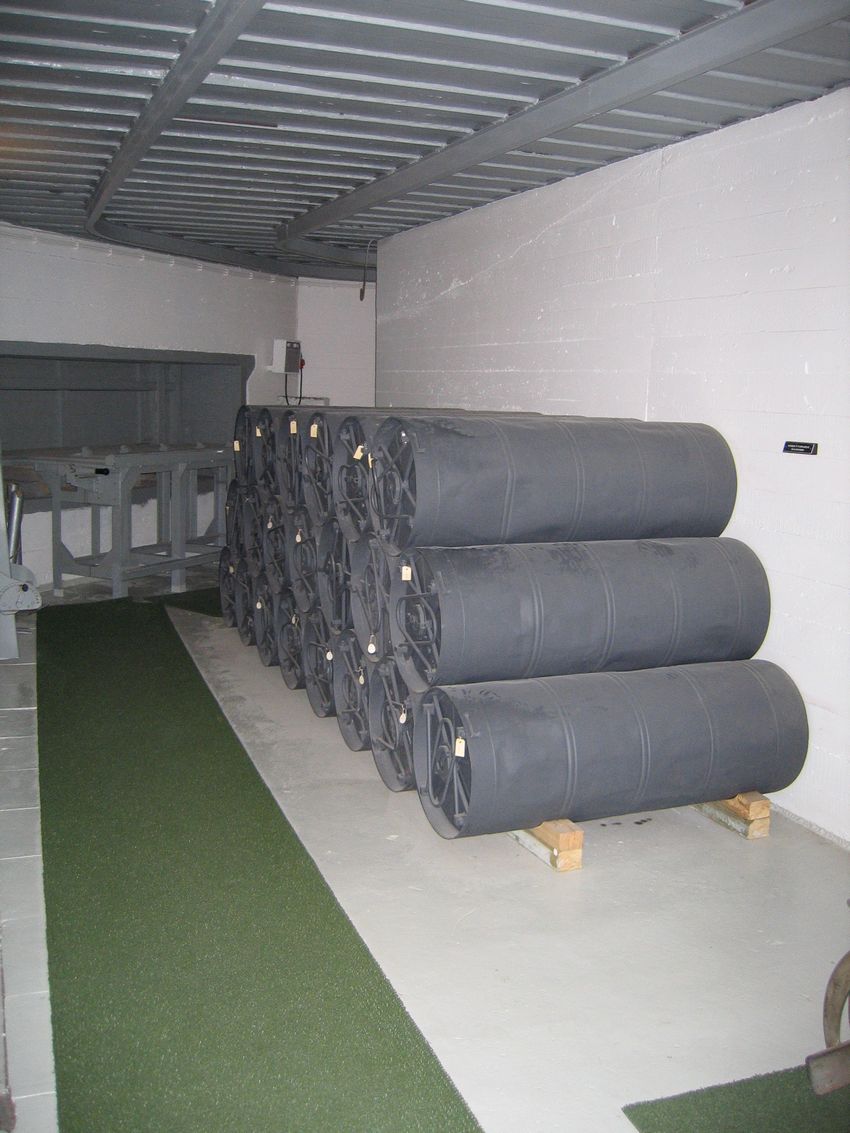

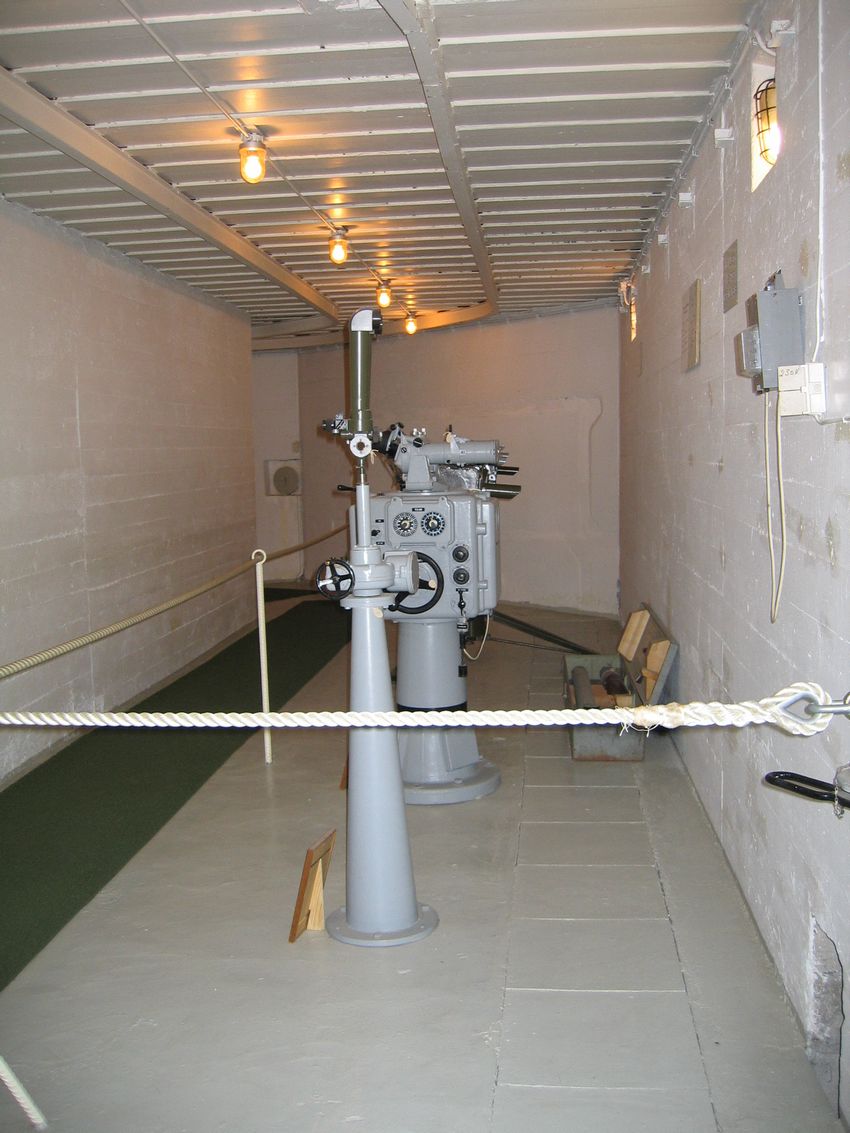

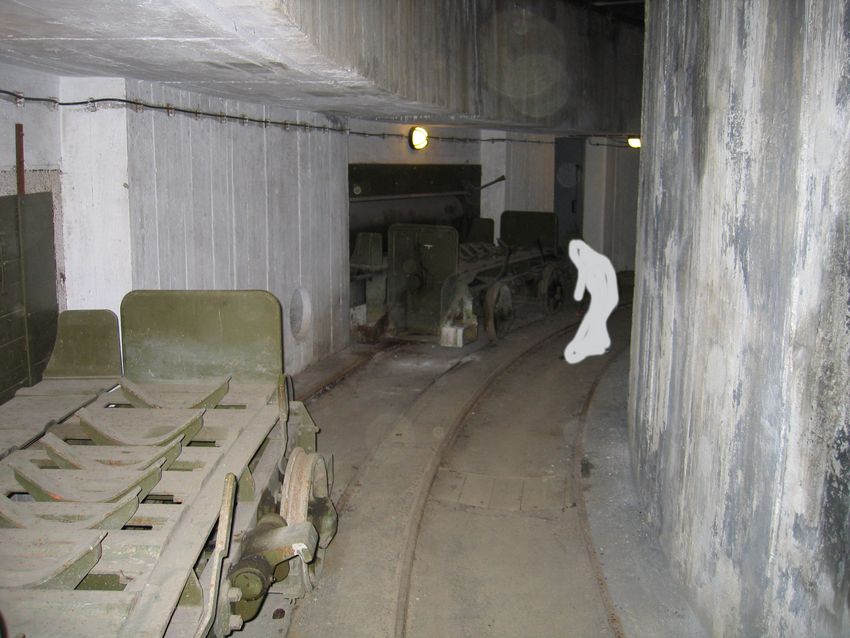

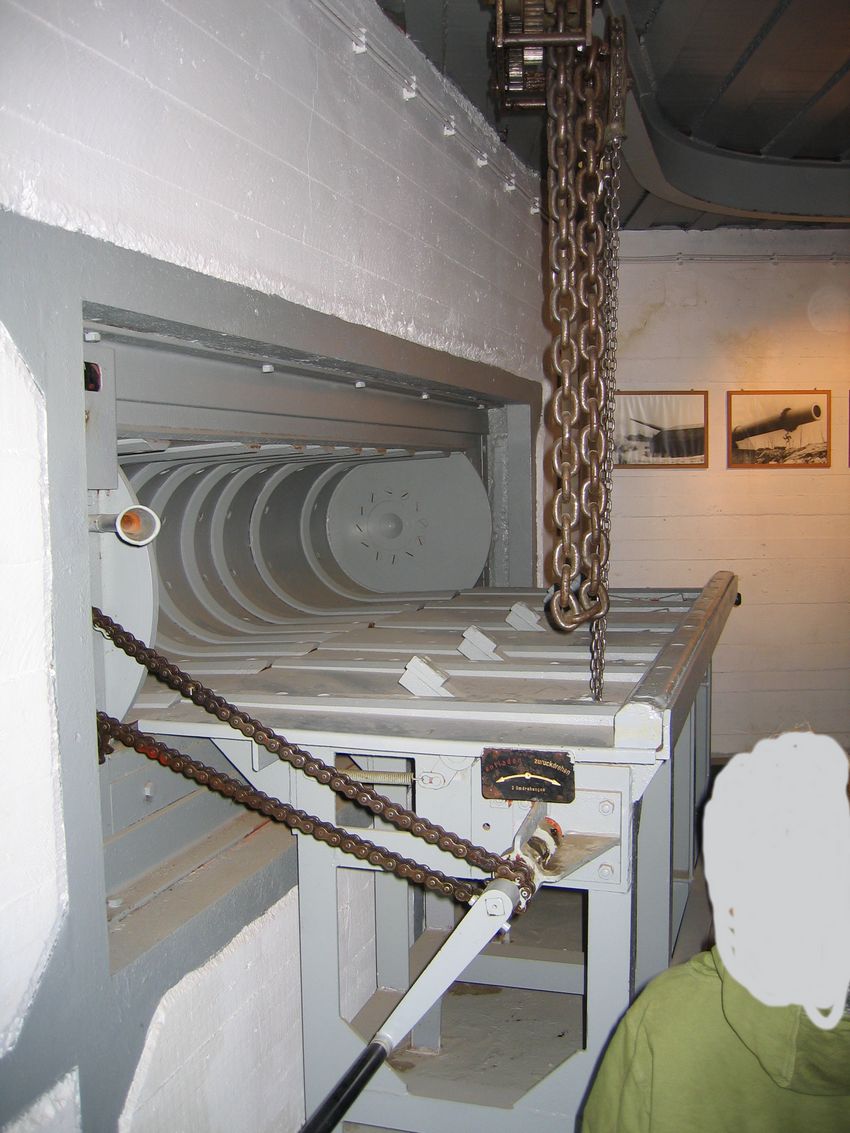

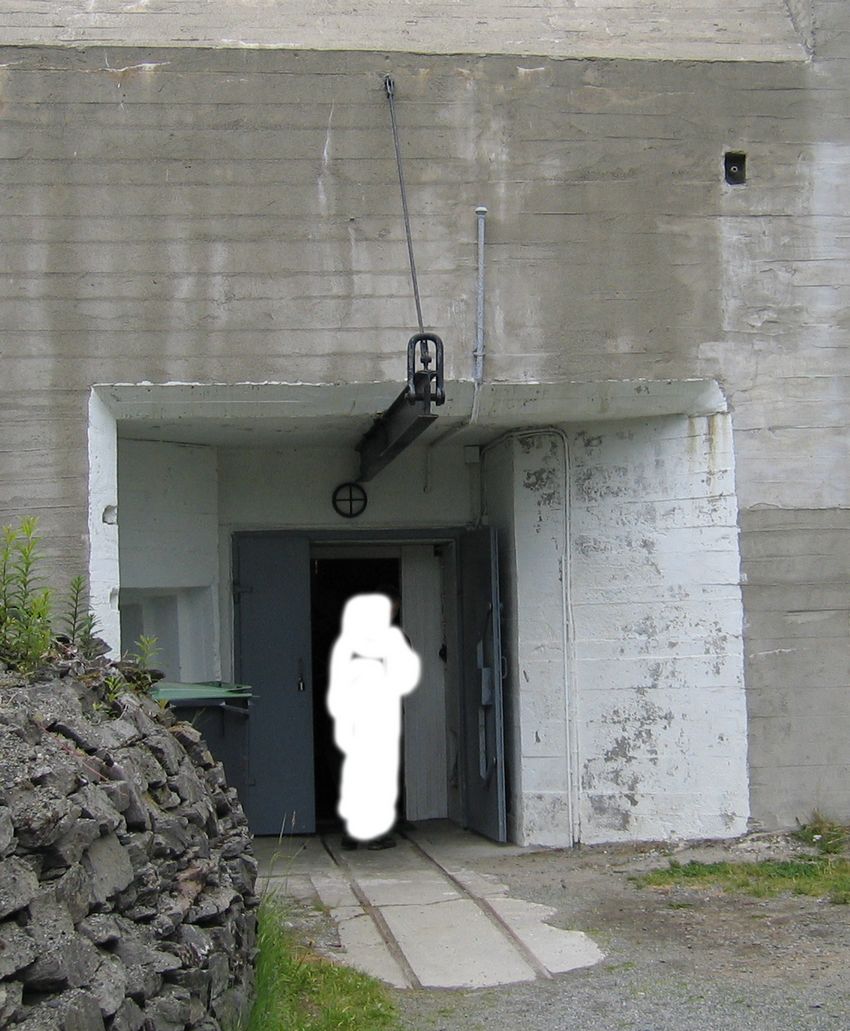

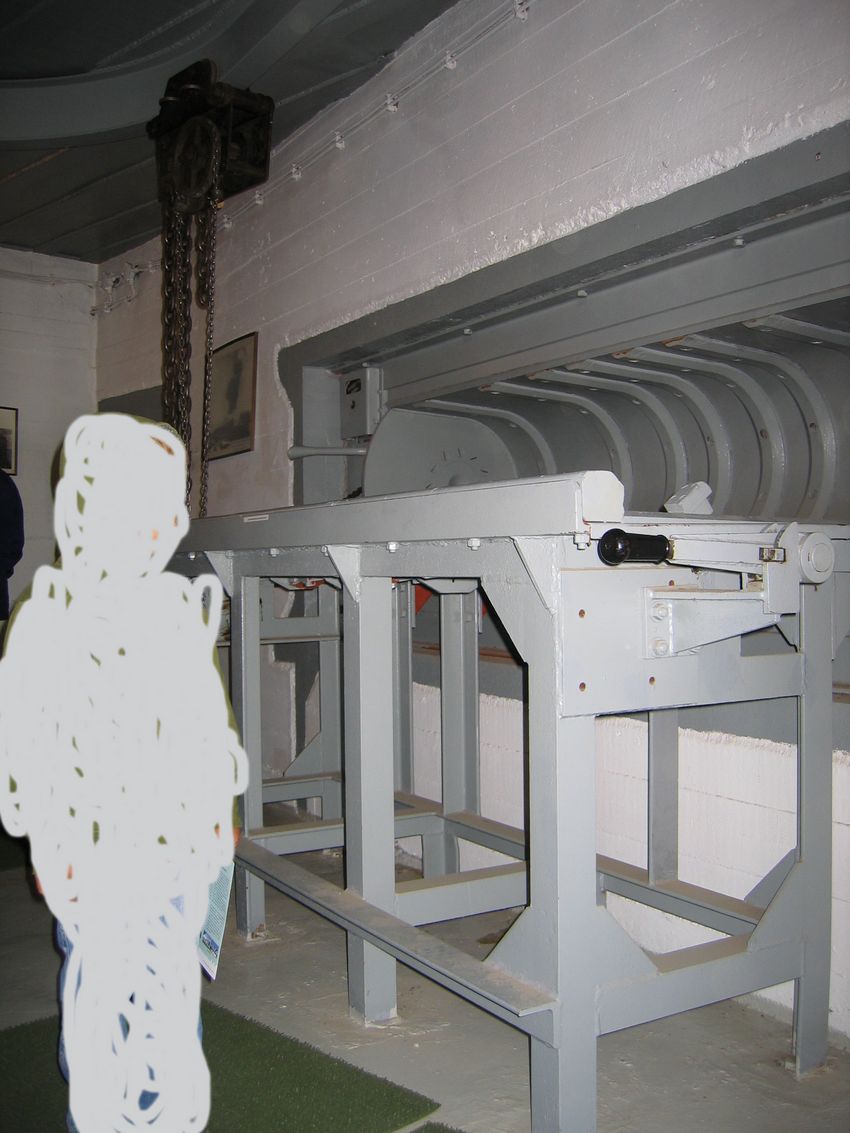

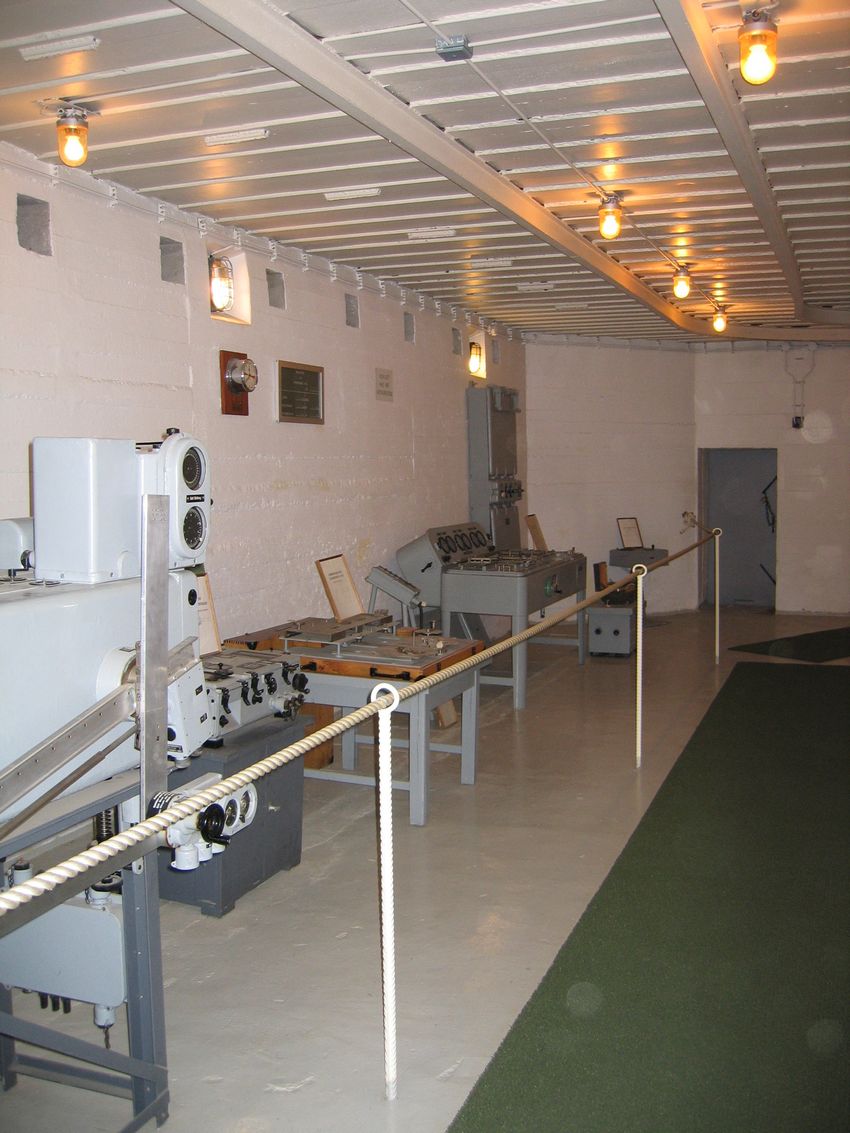

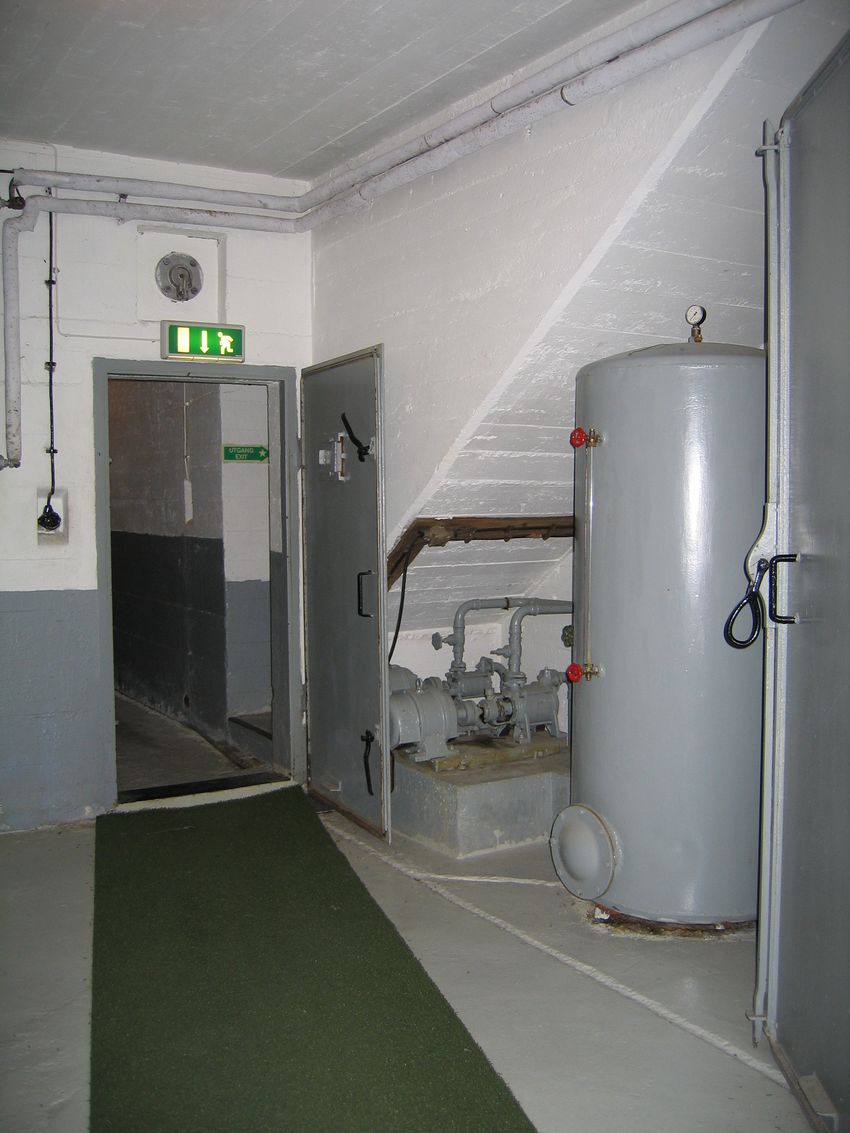

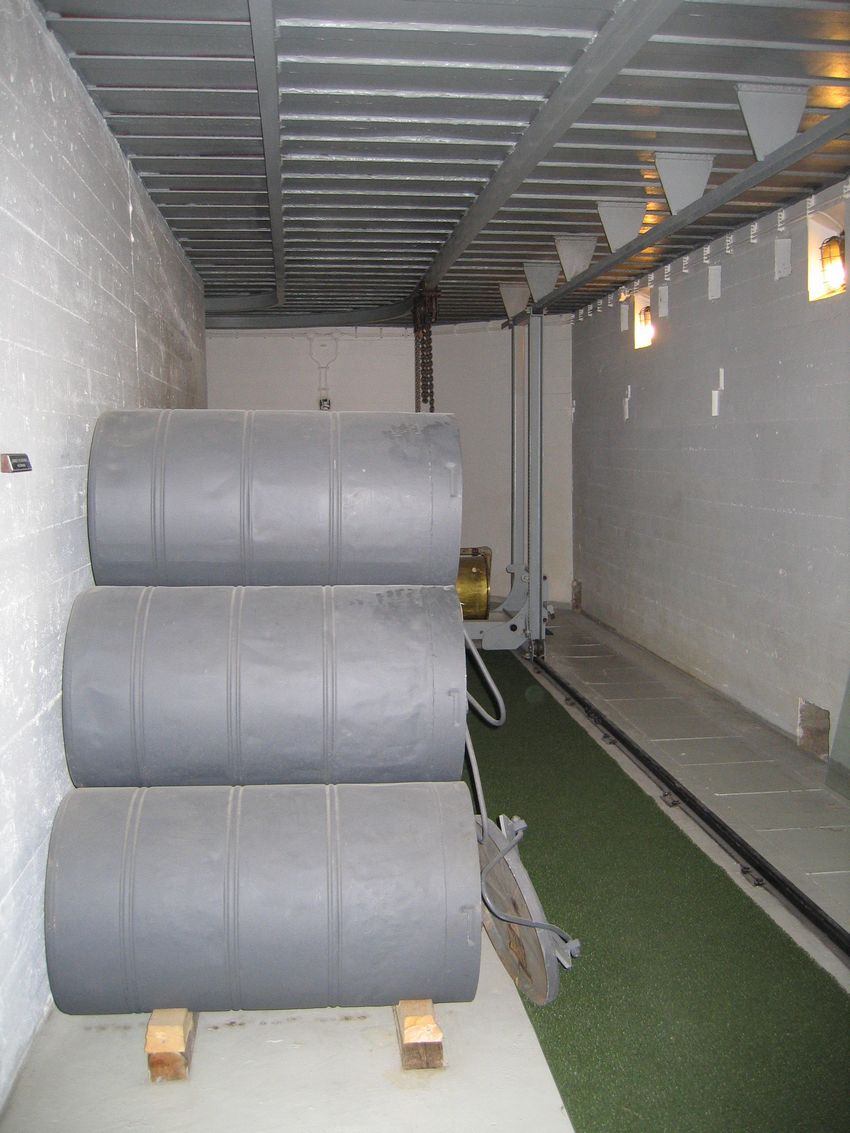

Vet ikke om dette er til hjelp, men her er i alle fall et par bilder hvor man kan se noe av det du etterlyser på Trondenes (+ et par av ammovognene):


You do not have the required permissions to view the files attached to this post.


05 Dec 2009 14:32
Profile
User avatar

Joined: 30 Sep 2009 10:27
Posts: 669
Location: Bærum
Post

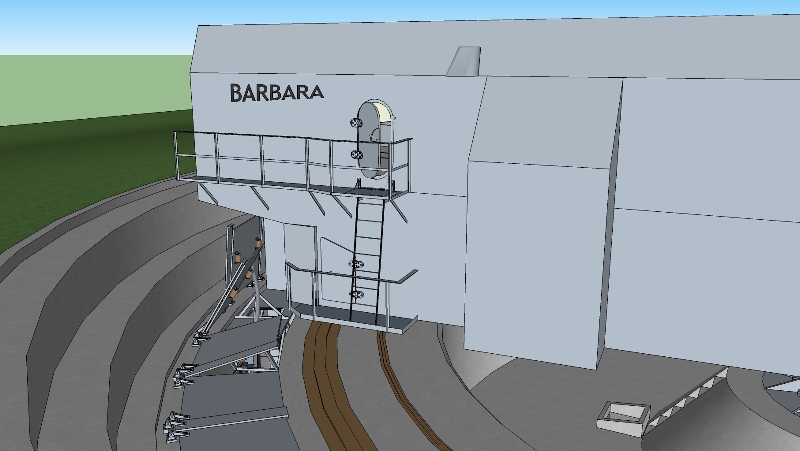

S384 Trondenes er ett sideprosjekt av S169 Vara. Således er kanontårnet hentet derfra. Begge var C/39 tårn men da S384 har tykkere vegger er hylseutkast flyttet fremover i forhold til Vara kanon. Som du nevner er kanonen muligens for bred. Alle dimensjoner på kanontårn horisontalplanet er ”educated guess.” Basert på luftfoto, bilder, modell fra kanontårn i Todt batteriet samt noen grove tegninger derfra. I forbindelse med ”innredning” av tårn fra Vara ble jeg også oppmerksom på at den er for bred. Har valgt og ikke å gjøre noe før endelige mål er fastslått. Venter på noen tegninger fra Stutzpunkt som muligens kan gi noen svar. Andre detaljer er kun basert på bilder og sammenlignbare dimensjoner.

Mht farge og kamuflering har jeg planer om å lage ”hatt” til Møvik basert på gamle bilder men da dette er en omfattende konstruksjon så jeg venter til dimensjonene er på plass.

Har trålet dette utmerkede forum og nettet for bilder og tegninger og tror jeg har det meste, men noen nye upubliserte her er supert. Takk Natter.

Mine primærkilder for Møvik (+tårn Trondenes)

Tegning av tårn
http://www.museumscenterhanstholm.dk/viden_om/38_cm_batteriet/
Tegning av bunker
http://www.hanstholmregistreringen.dk/marine_kystbatterierne/vara/vara_bygntegninger.html
3D Bilder
http://www.virtualnorge.com/batterie_vara/

Modellene er som tidligere nevnt tilgjengelig for alle så det er fritt frem å legge de inn i fotoer.

Jeg begynte med Sketchup for litt over en måned siden så det er enkleste 3D verktøyet jeg har vært borti. Har imidlertid litt erfaring med tegning fra før. PDT_Armataz_01_18 Last ned og prøv. Tar litt tid men ved reduksjon av TV titting er mye mulig. Det fine med Sketchup er at så mye er allerede laget av andre og delt ut gratis, det sparer mye tid. For eksempel dører, ventiler, skyteskår, HES, ovner, nødutgang, bunker periskop, telefon og lignende.

Takk for konstruktive innspill.

Anders


You do not have the required permissions to view the files attached to this post.


05 Dec 2009 16:37
Profile

Joined: 09 Nov 2007 23:12
Posts: 715
Location: Bjugn
Post
Har noen (dårlige) tegninger til tyske kommandoplasser som ikke er Regelbau (Løkhaug og Storfosen), så dersom det er noen som tar på seg å lage slike tegninger av disse så si fra.

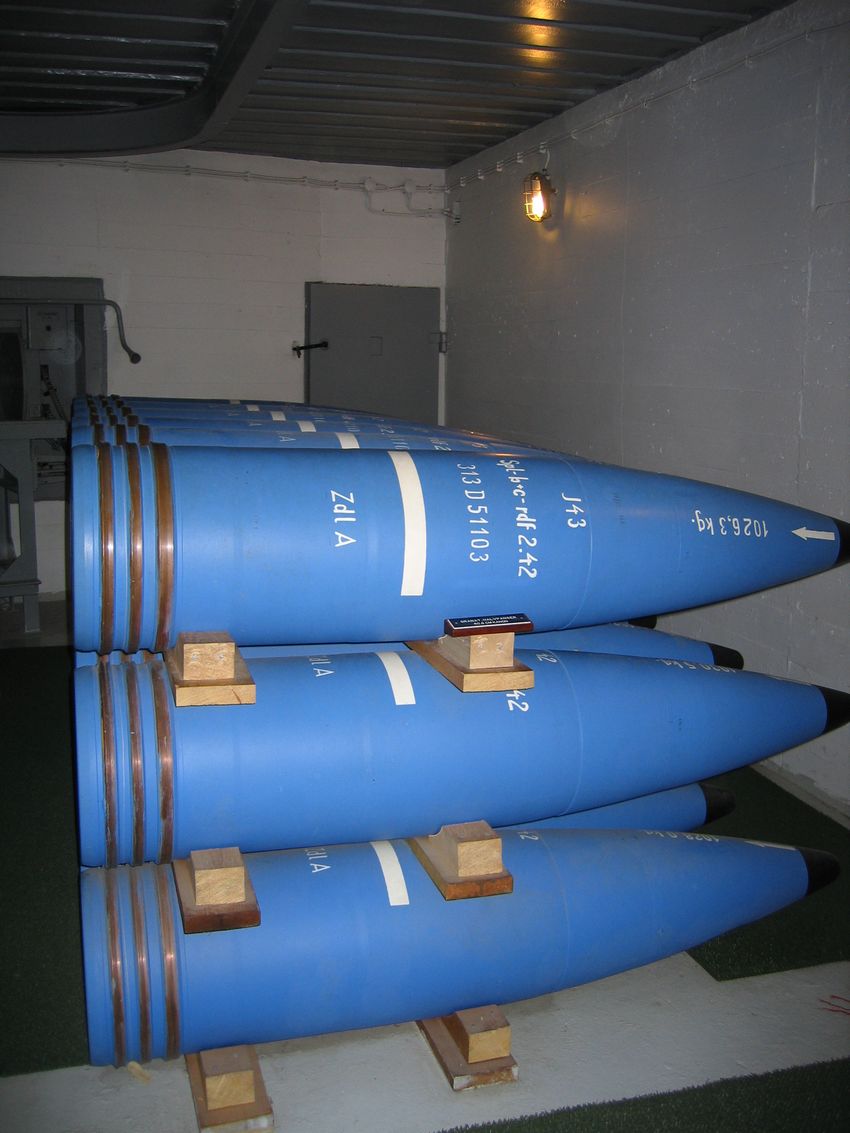

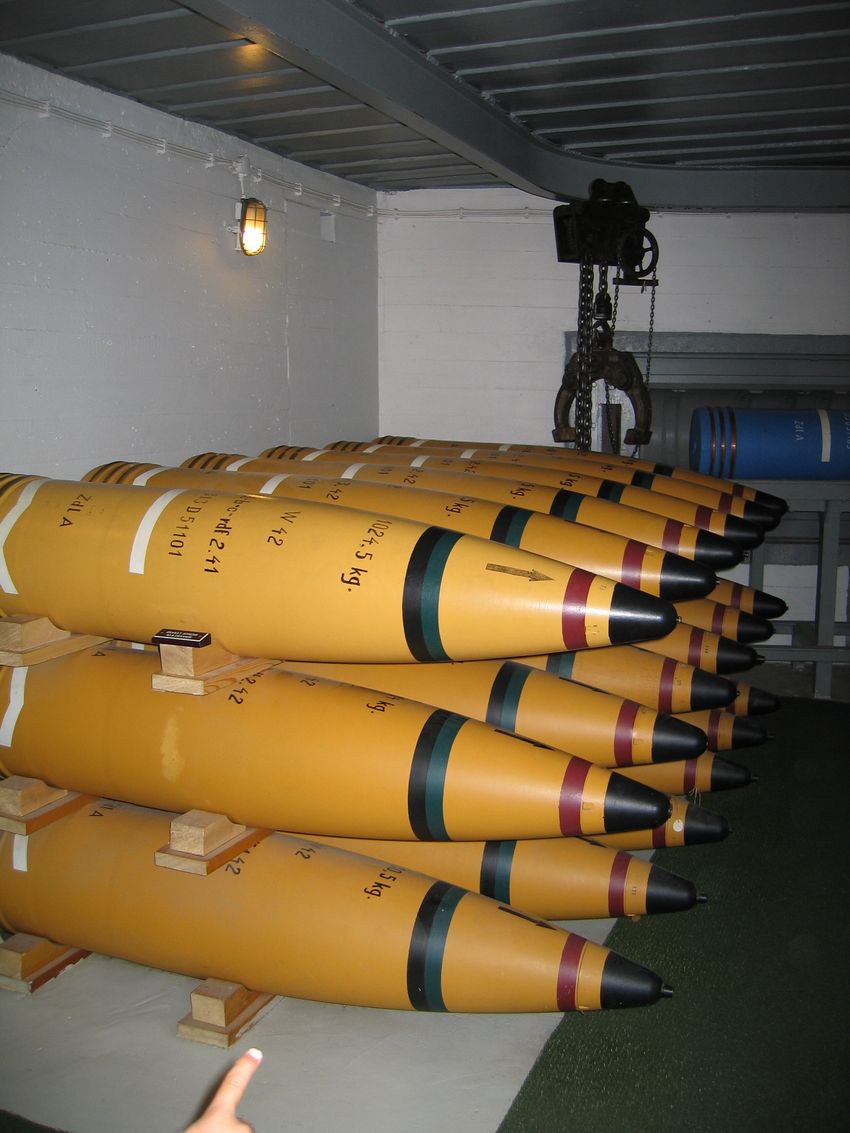

Vil bare kommentere bilde IMG_0585 (sprenggranater på Trondenes):
Merkingen på disse er fra en periode etter krigen da noen i Sjøforsvarets ledelse fant ut at all ammunisjon i Sjøforsvaret skulle merkes etter britisk system. Direktivet ble trukket tilbake etter kort tid, men på Trondenes rakk man å male opp noen granater etter dette mønsteret sent på 40-tallet.
Da man skulle restaurere flere granater på Trondenes på 80 og 90 tallet ble mønsteret på disse "britiske" granatene brukt i den tro at dette var origialmerkingen - hvilket det altså ikke er.

_________________
JEF


05 Dec 2009 17:21
Profile

Joined: 08 Jan 2008 1:50
Posts: 595
Location: trondheim
Post
uhm, hvordan lagres bildene i jpg? får ikke fram jpg og gif etc som valg

_________________
MVH

Roar Handberg
_________________


05 Dec 2009 20:44
Profile
User avatar

Joined: 30 Sep 2009 10:27
Posts: 669
Location: Bærum
Post
rhandber wrote:
uhm, hvordan lagres bildene i jpg? får ikke fram jpg og gif etc som valg


I Sketchup ?
File - Export - 2D Graphic
Valg av filtype er .BMP .JPG .TIFF og .PNG

Anders


05 Dec 2009 23:49
Profile

Joined: 08 Jan 2008 1:50
Posts: 595
Location: trondheim
Post
beklager, glemte at jeg posta spørsmålet, så ble ikke sletta da jeg fant det ut 2 minutt etter jeg posta spørsmålet :D genialt program dette, blir nok sittende lenge med dette

_________________
MVH

Roar Handberg
_________________


06 Dec 2009 2:14
Profile
User avatar

Joined: 30 Sep 2009 10:27
Posts: 669
Location: Bærum
Post
J E F wrote:
Har noen (dårlige) tegninger til tyske kommandoplasser som ikke er Regelbau (Løkhaug og Storfosen), så dersom det er noen som tar på seg å lage slike tegninger av disse så si fra.

Vil bare kommentere bilde IMG_0585 (sprenggranater på Trondenes):
Merkingen på disse er fra en periode etter krigen da noen i Sjøforsvarets ledelse fant ut at all ammunisjon i Sjøforsvaret skulle merkes etter britisk system. Direktivet ble trukket tilbake etter kort tid, men på Trondenes rakk man å male opp noen granater etter dette mønsteret sent på 40-tallet.
Da man skulle restaurere flere granater på Trondenes på 80 og 90 tallet ble mønsteret på disse "britiske" granatene brukt i den tro at dette var origialmerkingen - hvilket det altså ikke er.


Jeg kan gjøre ett forsøk men dårlige tegninger må kompenseres med mye bilder hvis resultatet skal bli bra. Normalt er det lettere med regelbau bunkere da veldig mye er likt som feks innvendig høyde, bredde på vegger, døråpninger, dører osv.

Sender deg en pm med epost adresse.


06 Dec 2009 16:47
Profile
User avatar

Joined: 30 Sep 2009 10:27
Posts: 669
Location: Bærum

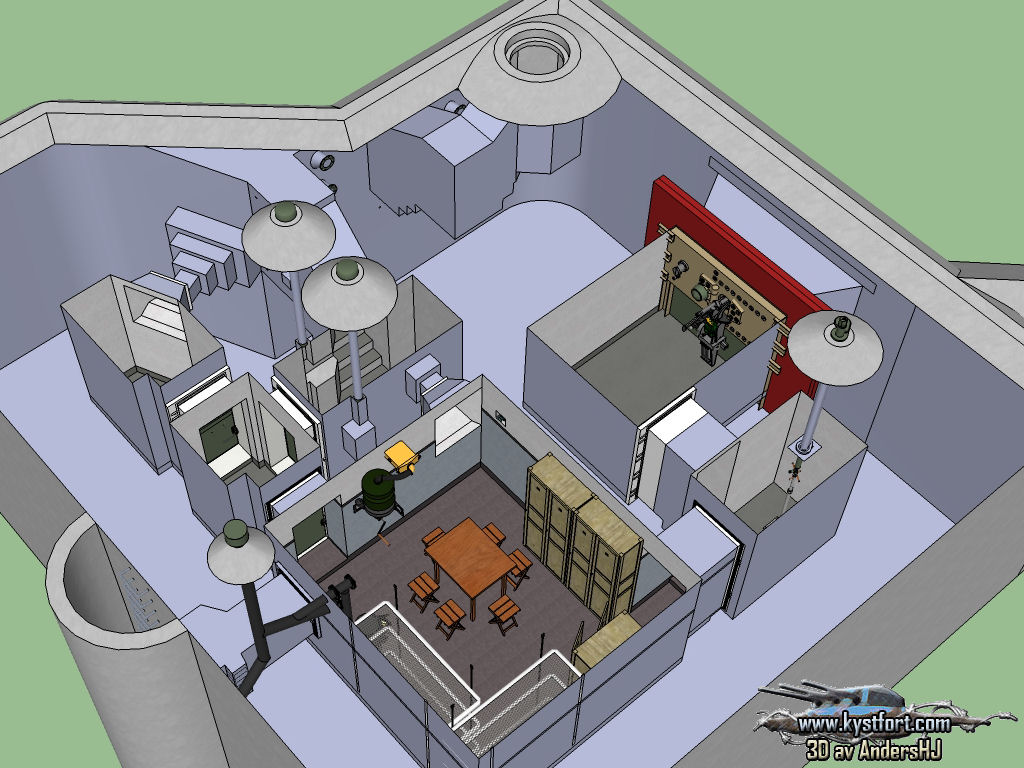

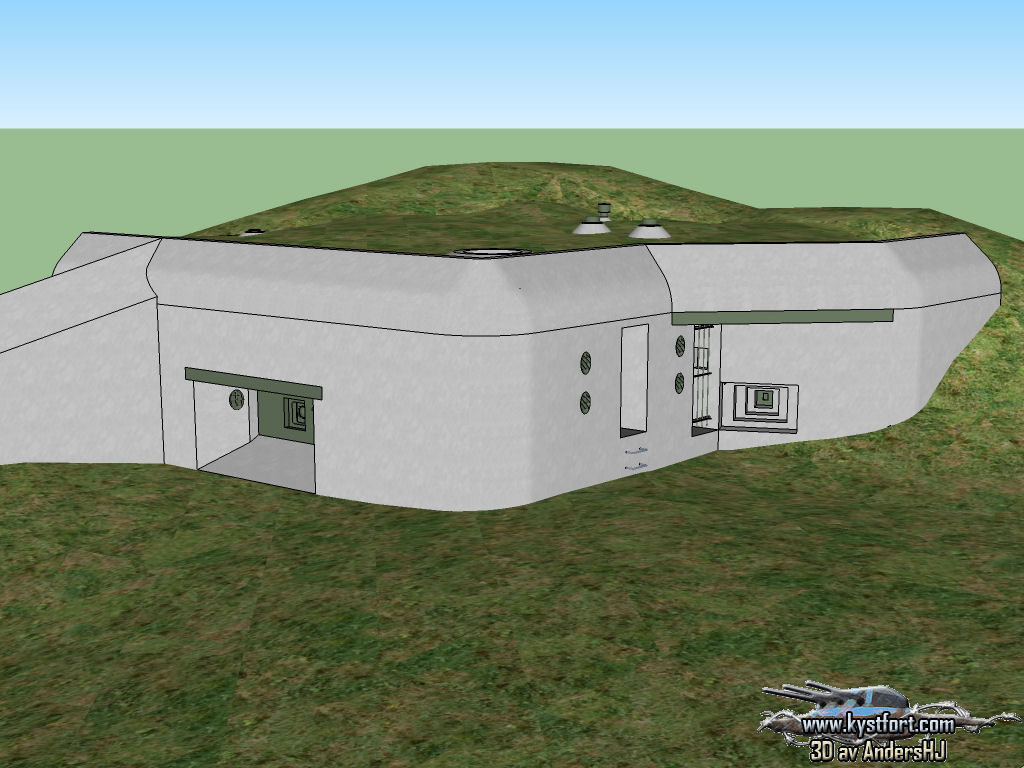

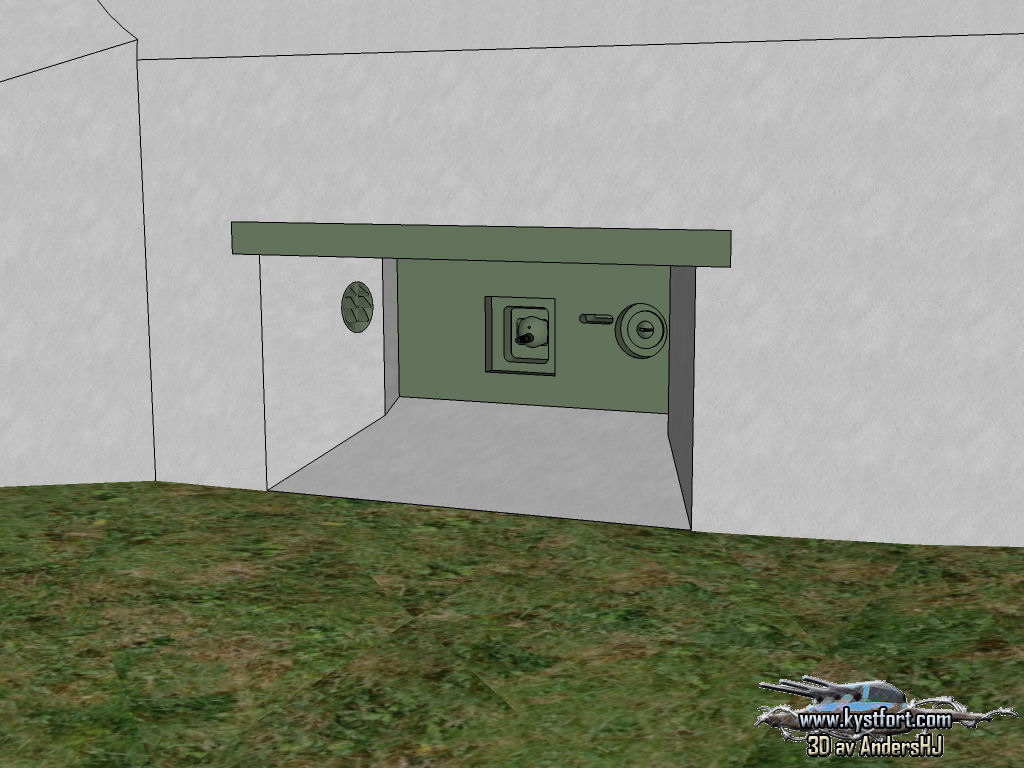

Ny bunker lastet opp og tilgjengelig
Regelbau 630 – MG Schartenstand
Har hatt tilgang til to sett tegninger men det viser seg at kun den ene varianten er blitt bygget så modelen er basert på sistnevnte. Noen eksemplarer finnes også rundt om i Norge, som var en av grunnene til at jeg laget den i Sketchup. Motsatt side av inngangen var planlagt mot fienden slik at MG kunne benyttes flankerende. Det ble derfor ofte også laget en støtte mur for å gi ekstra beskyttelse. Denne støttemuren er løs i modellen. Speilvendte utgaver er derfor like vanlige. Modellen er utstyrt men en kombinasjon av panserplater som var vanlig på denne typen bunkere. Stahlzusatzplatte 492aP2, Stahlschartenplatte 7P7 og Stahlvorsatzplatte 726P3 dette hadde en totalvekt på 18 tonn og ga 32cm panserbeskyttelse for MGen.

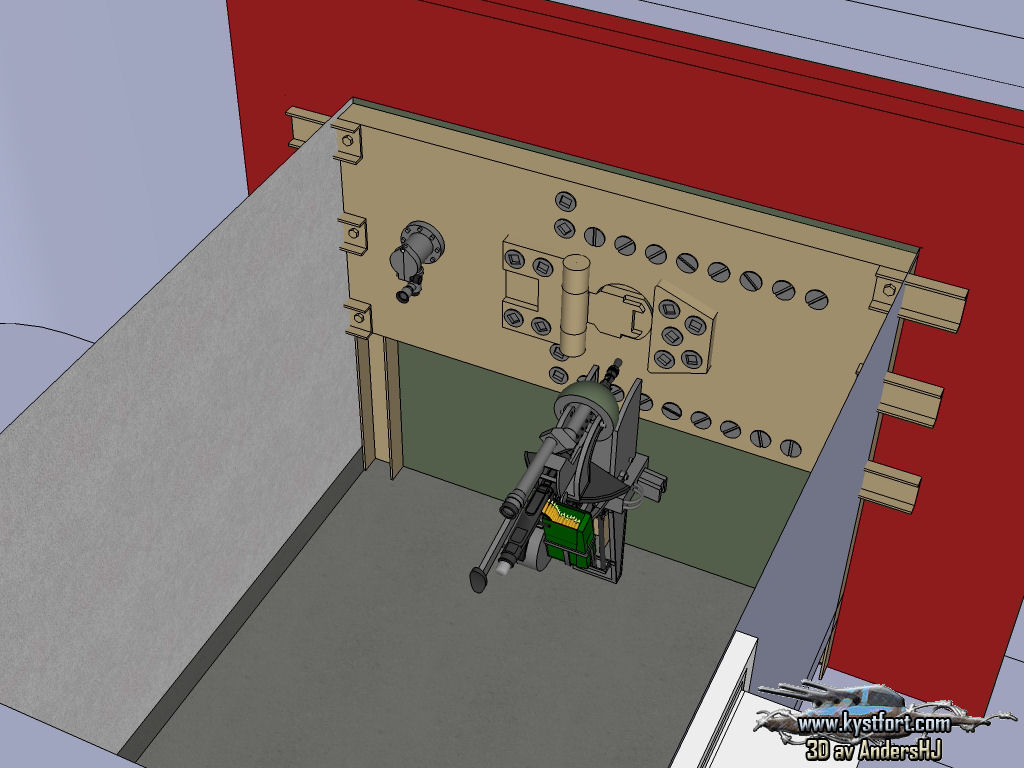

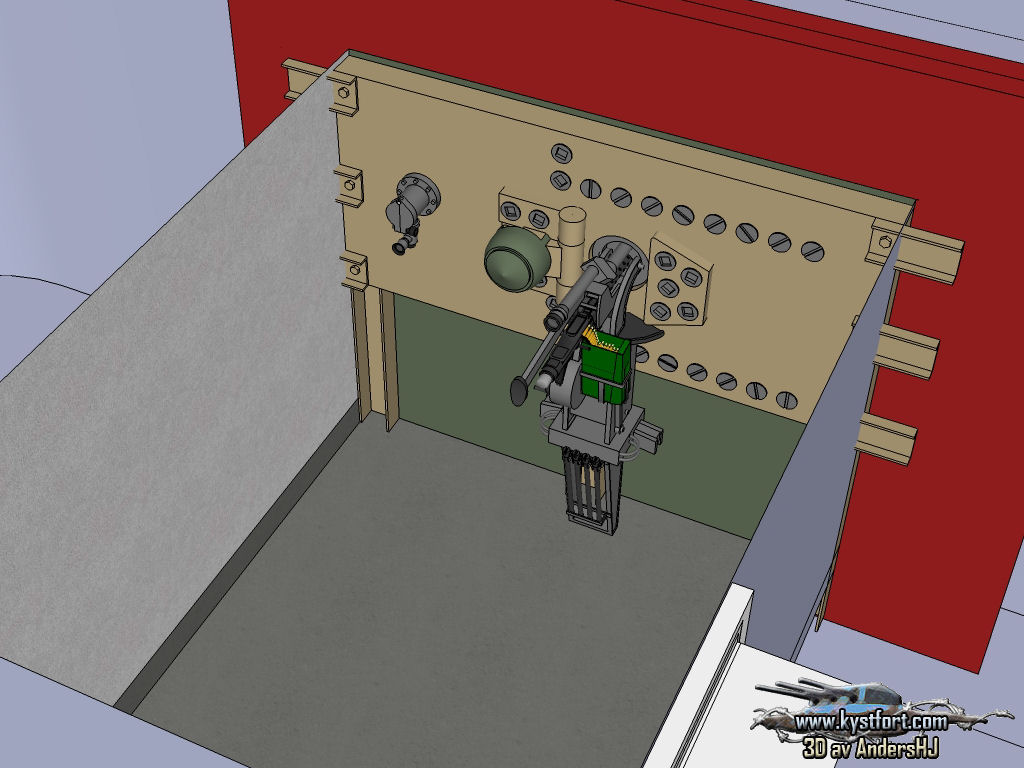

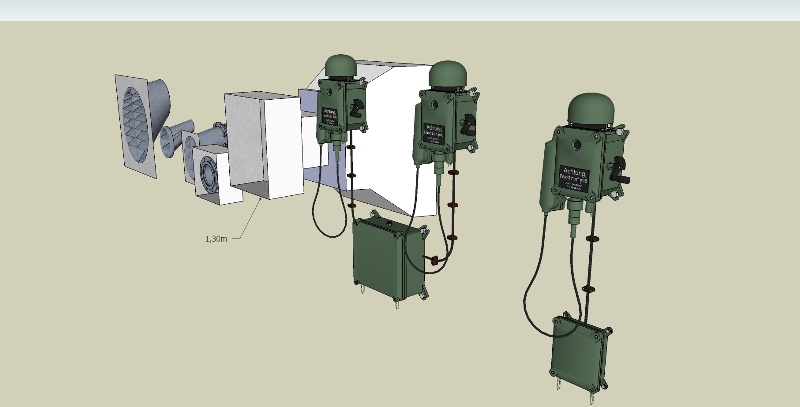

Jeg har tilgang på en Pro versjon av Sketchup og har gått helt bananas med dynamiske komponenter i denne modellen. Det betyr at vanlig sketchup brukere kan klikke på en detalj med hånd ikon (interact with dynamic components) og detaljen animeres. Mer enn 10 forskjellige komponenter er animert. For å få tilgang til dørhåndtak, skyteskår på dører må objektet åpnes slik at dør håndtaket kan velges / klikkes på. Ikonet endrer utseende når det holdes over en detalj som kan animeres. Er ikke utlært på dynamiske komponenter så en mer elegant løsning er muligens mulig. MGen er ikke laget av meg men animert med utgangspunkt i R117 modellen til Scolty.

Da link i signatur ikke ser ut til å virke ennå er den også her
Mine ferdige Sketchup modeller klikk her


You do not have the required permissions to view the files attached to this post.

_________________
Mvh
AndersHJ
Mine ferdige Sketchup modeller klikk her


12 May 2010 8:38
