 Organisation Todt prosjekt "PETER" (MKB Suomi)
Author Message
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen

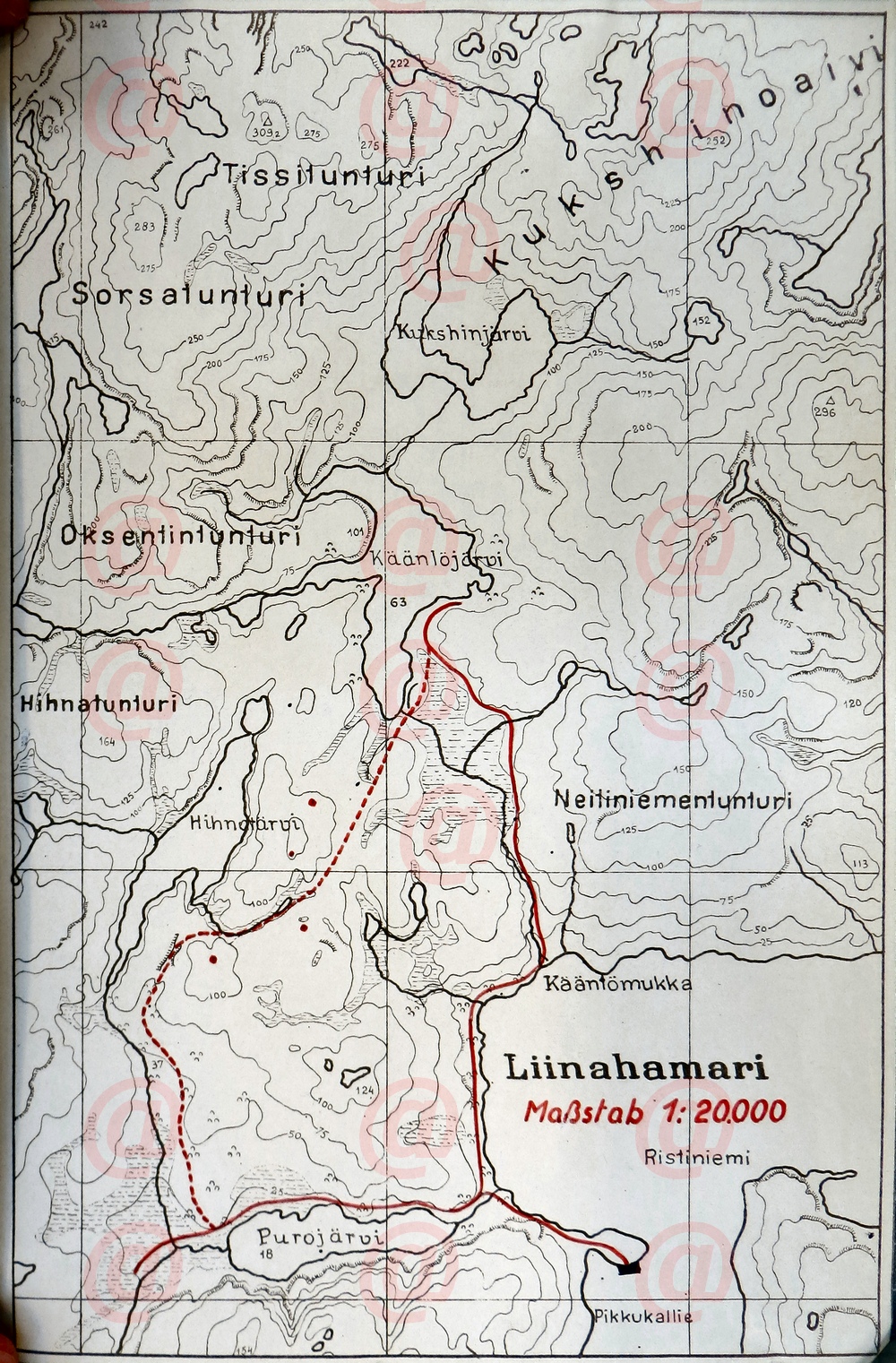

Fjernkampbatteri under bygging, men aldri fullført - like nord for Liinahamari, Petsamo.

Skulle utstyres med 4 x 30,5cm Skoda K C/13 i Bettungschießgerüst C/41.

Leitstand type S446 med 7m avstandsmåler.

_________________
Informasjon som ikke deles, går tapt!


16 Sep 2017 18:30
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen
Har samlet ymse materiale relatert "PETER" fra Forsvarsmuseet og Riksarkivet.

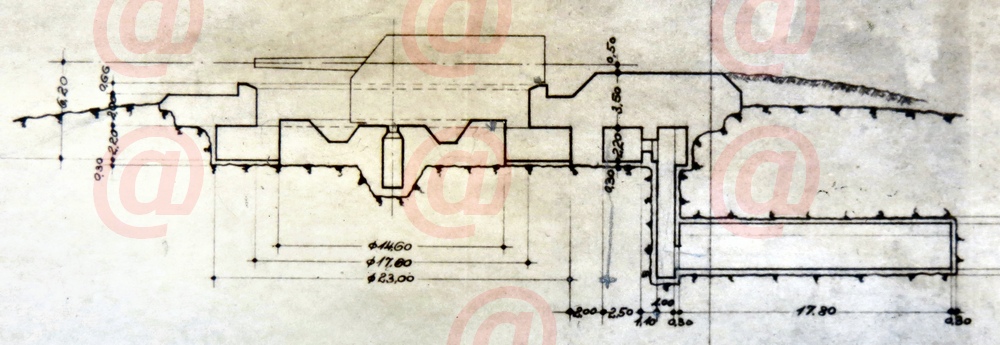

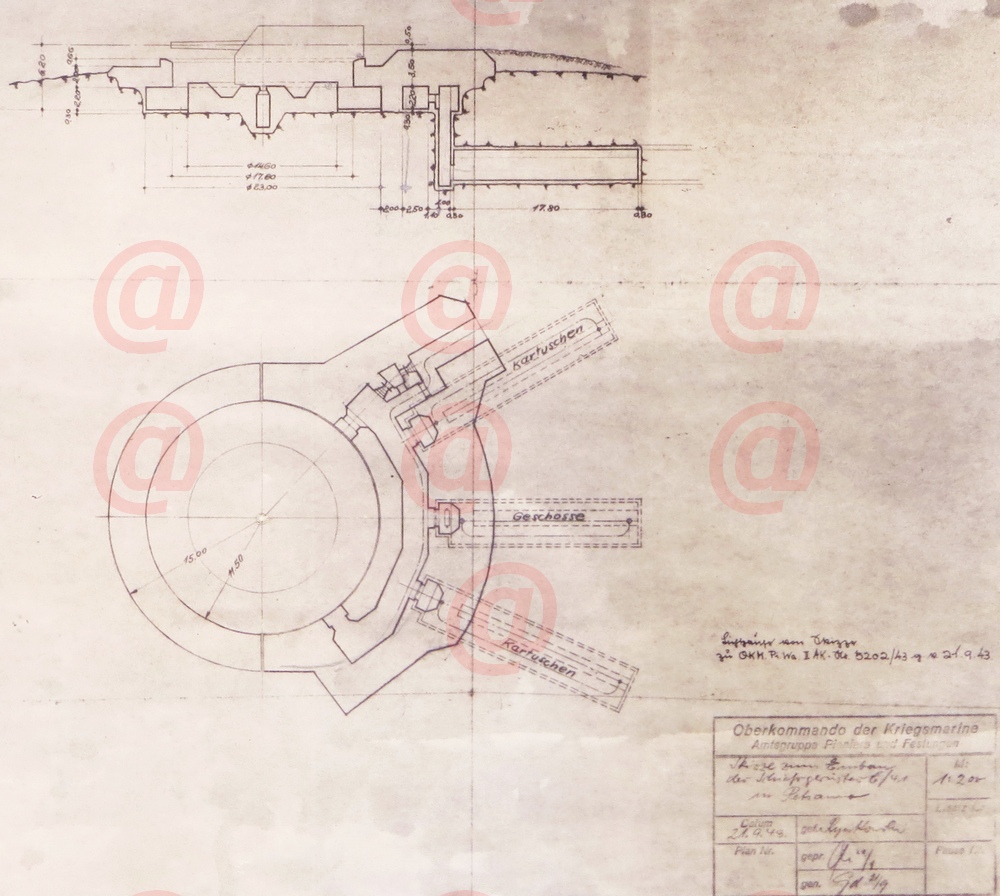

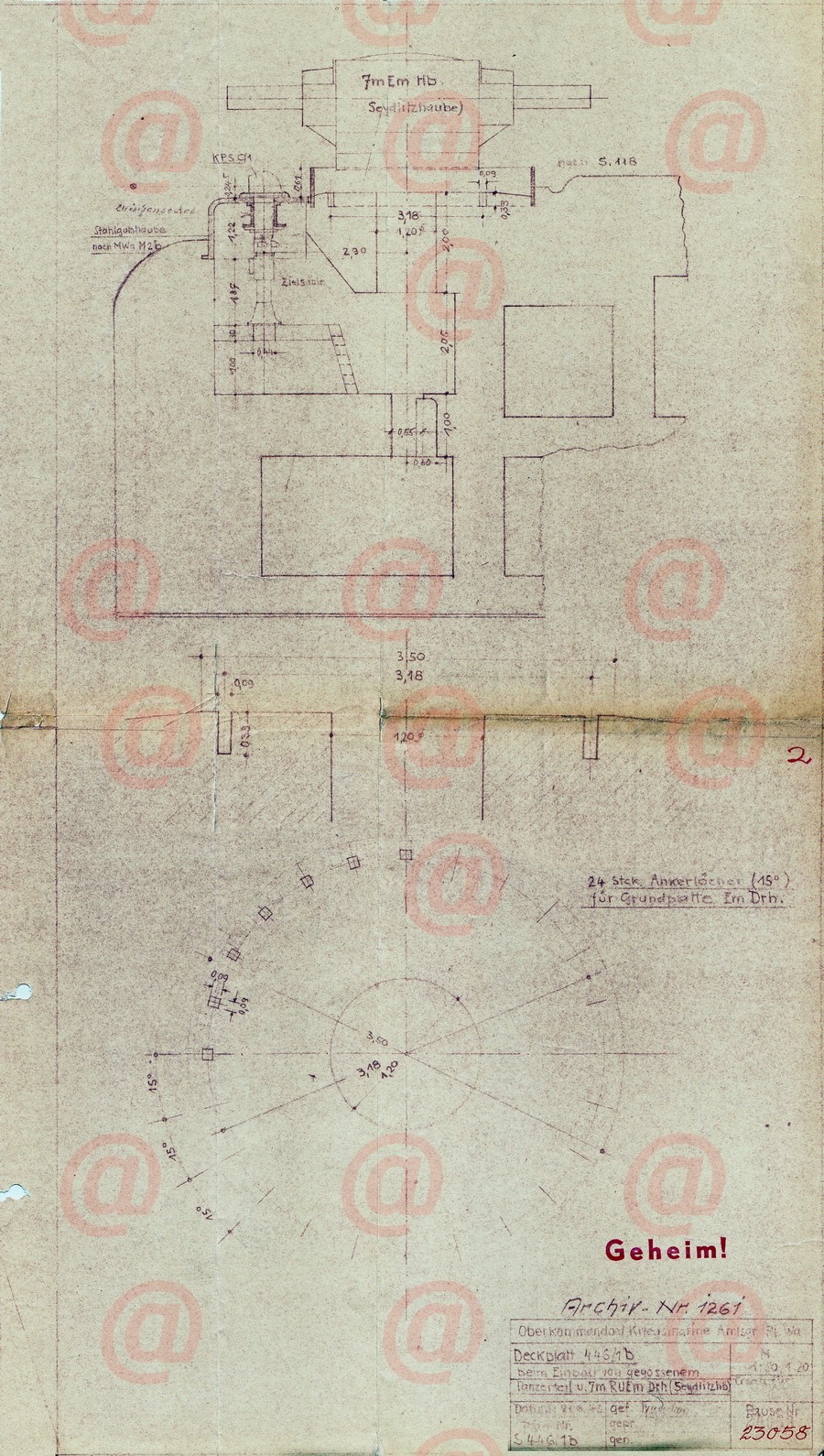

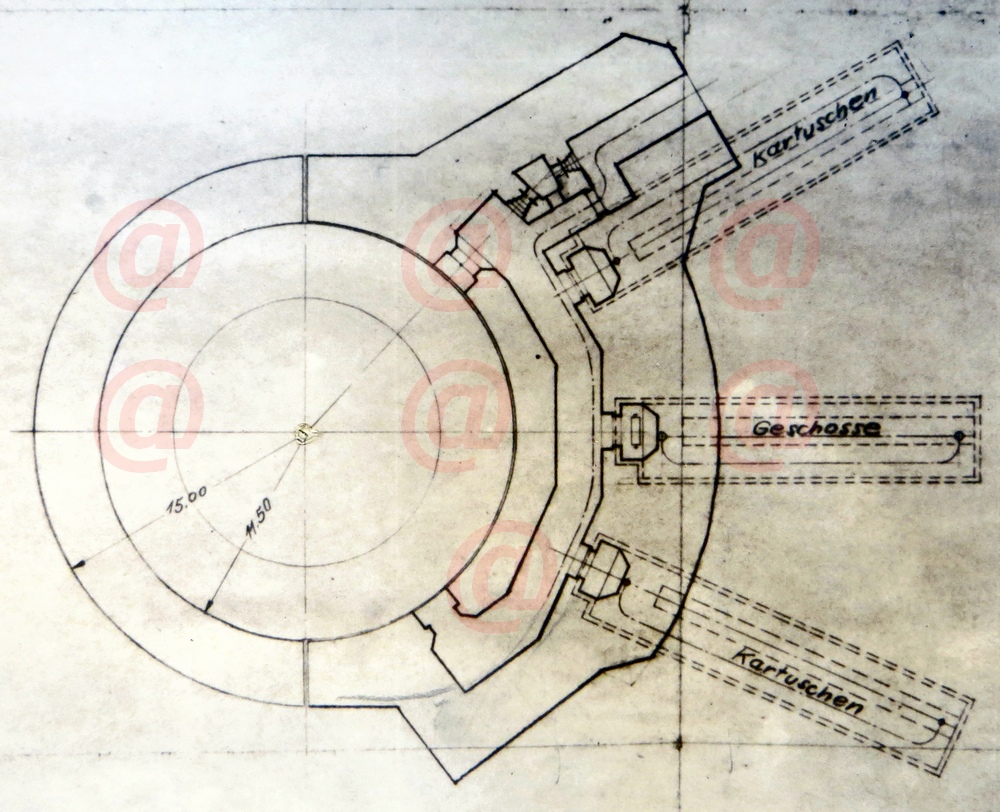

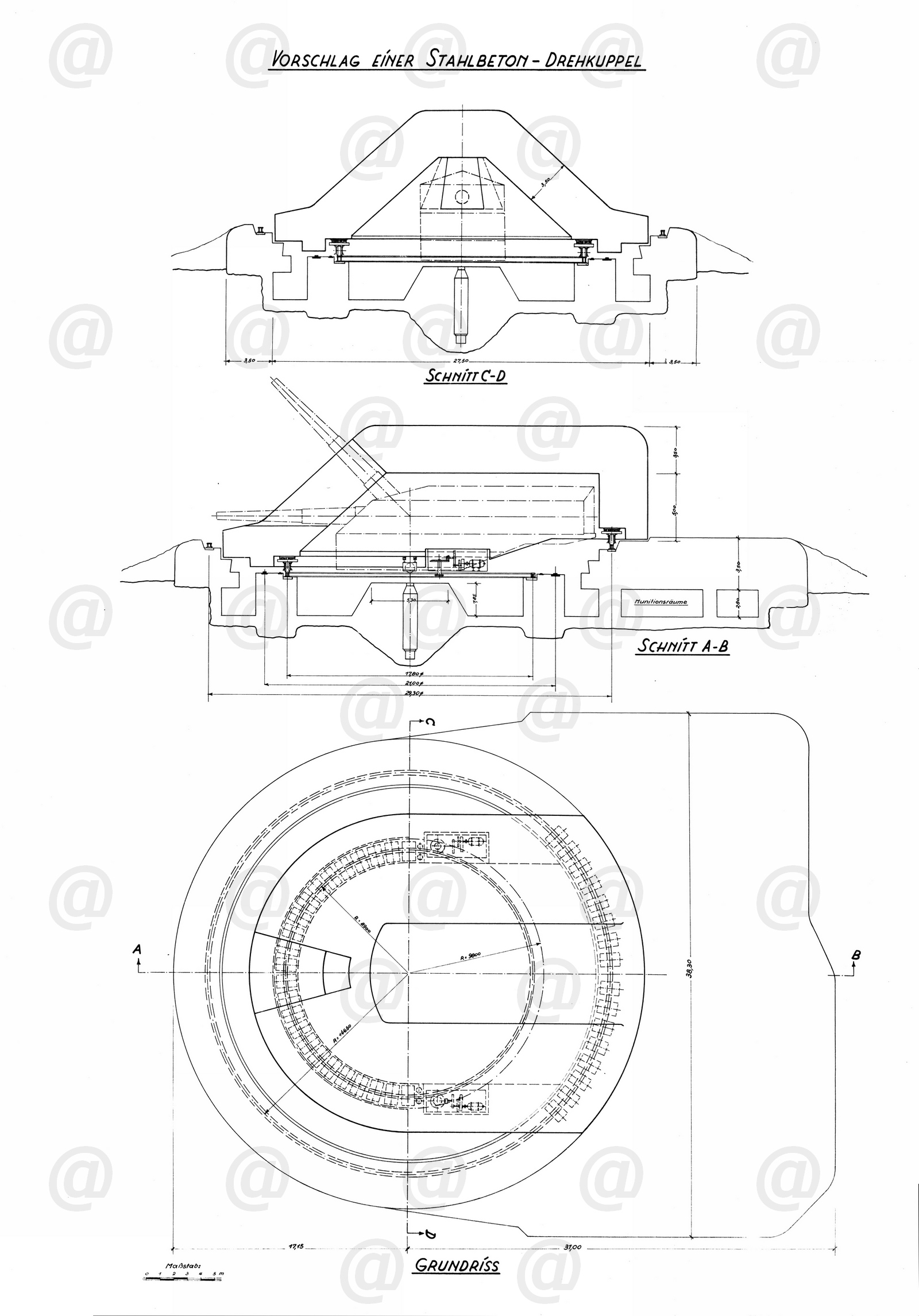

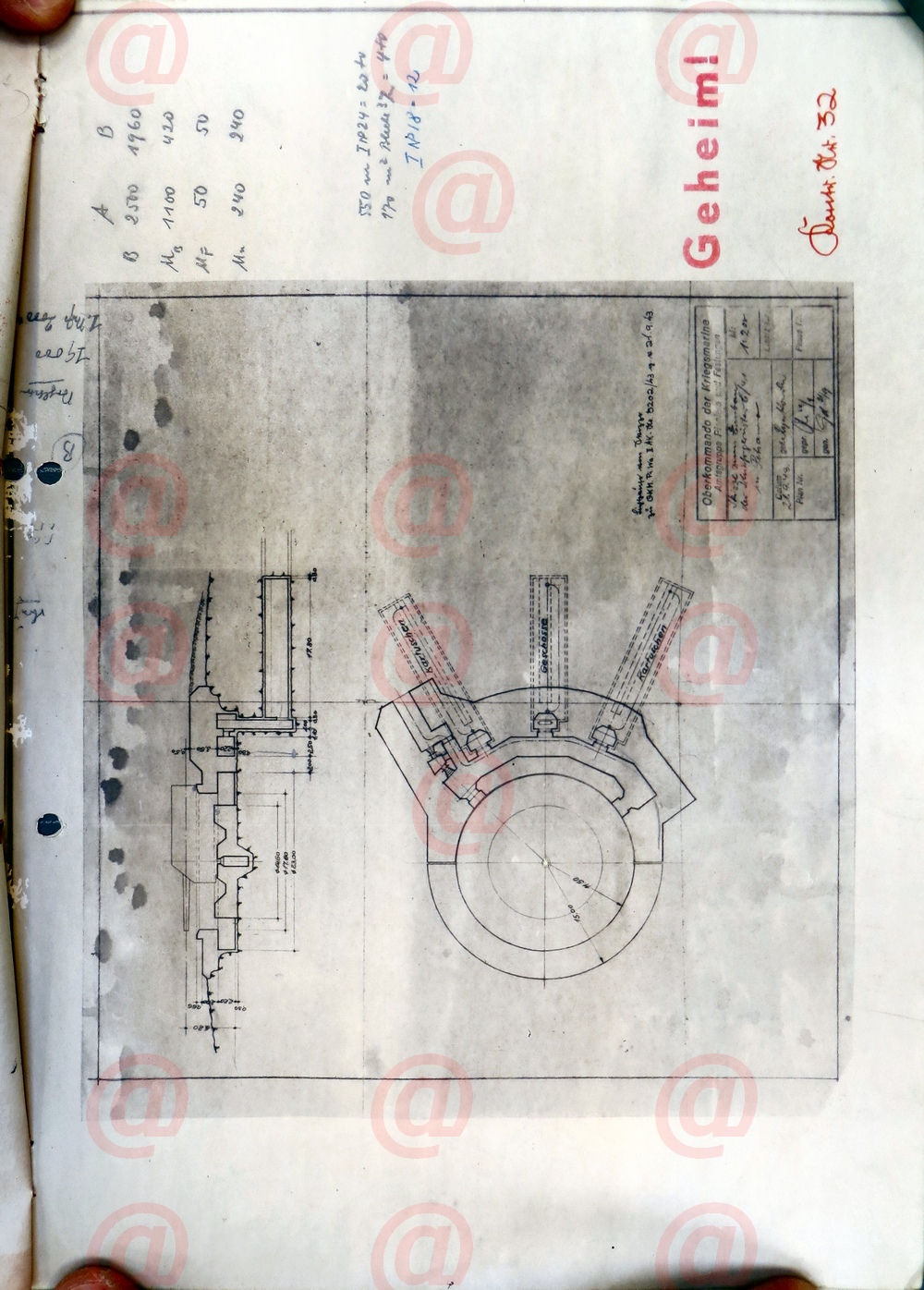

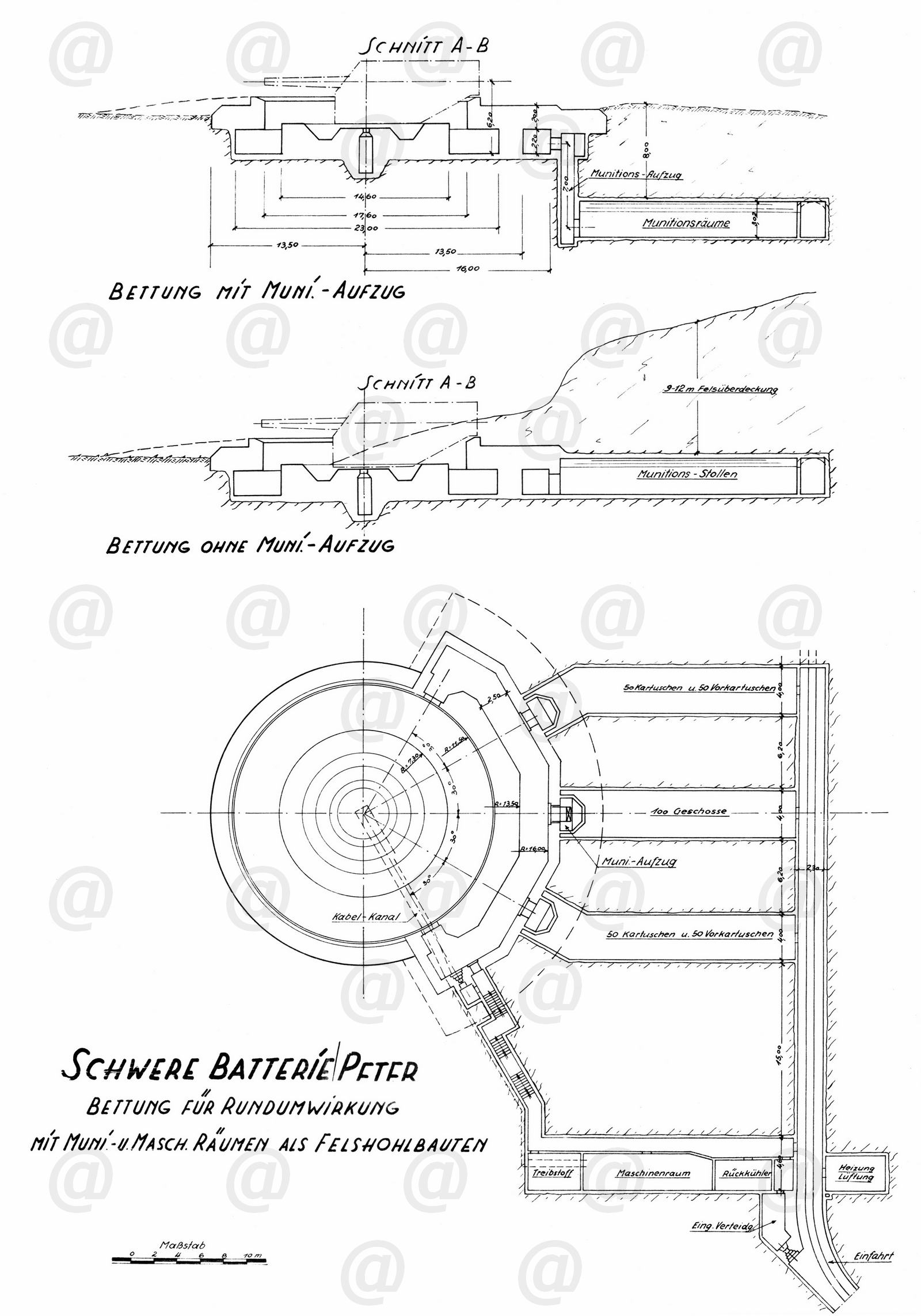

Først tegninger av kanonbrønnene, og tilhørende forslag til beskyttende betongkuppel (hentet fra Baubericht Festungsbau der OT in Norwegen und Dänemark 1942 bis 1944)


Attachments:
Ship20170814_14391190babc.jpg [ 704.52 KiB | Viewed 5132 times ]
Ship20170814_14404251aba.jpg [ 569.12 KiB | Viewed 5132 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:34
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen

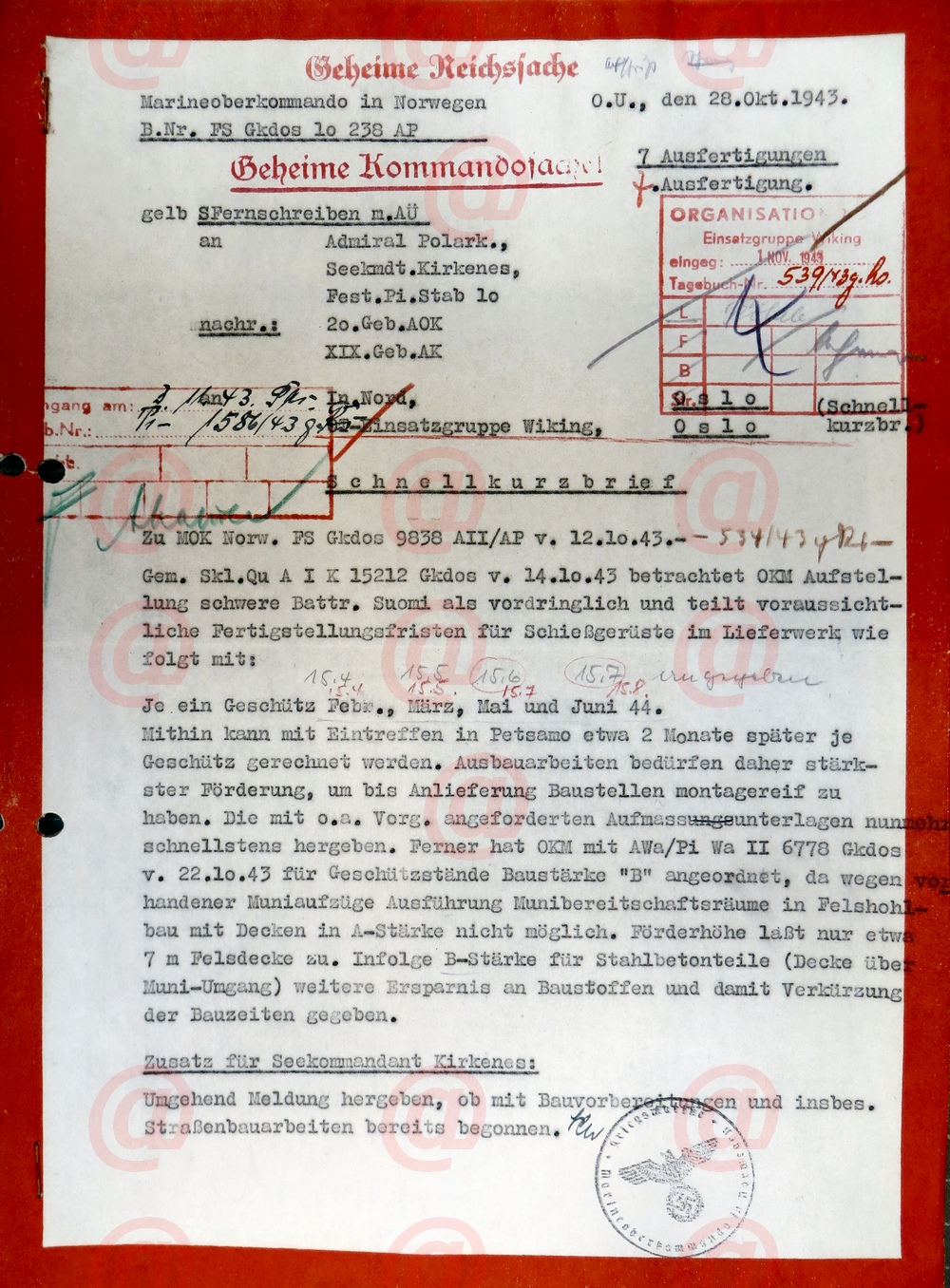

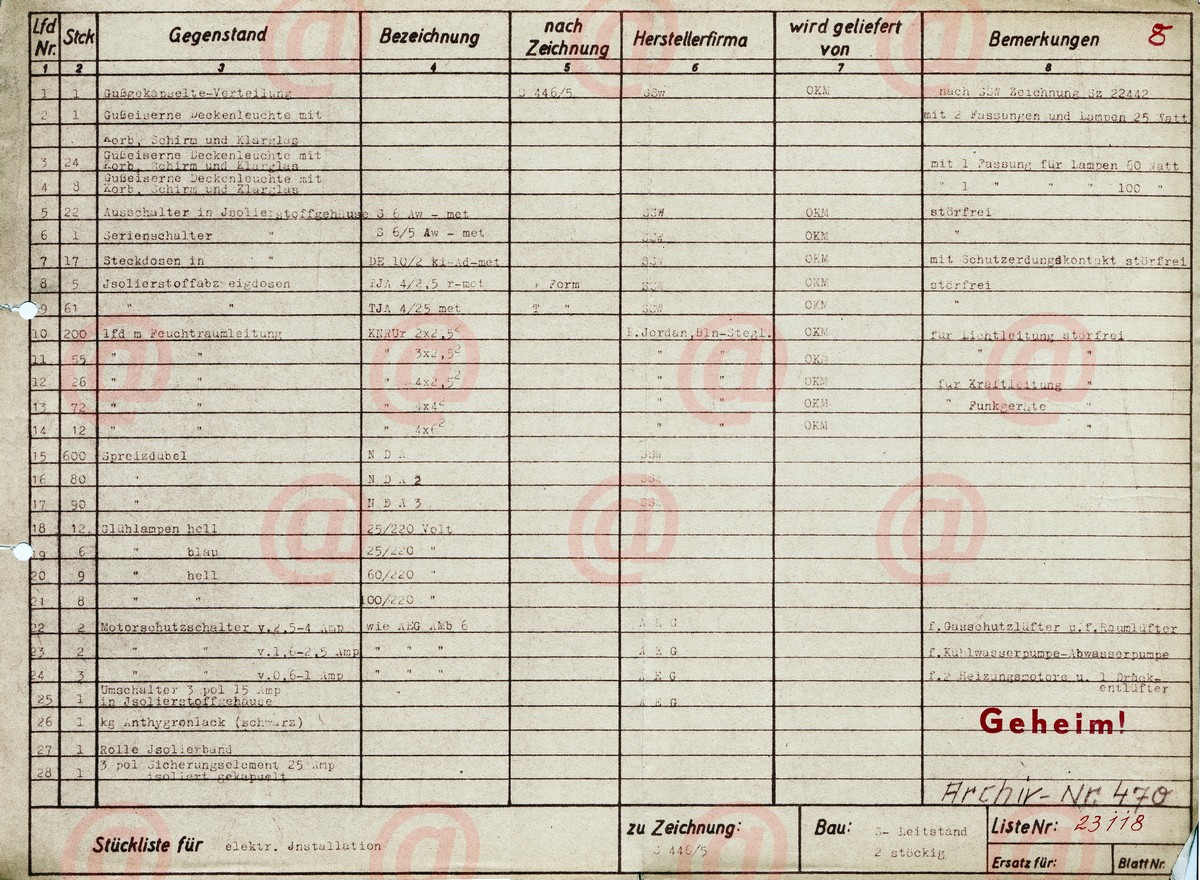

OT-Notat fra 1943:


Attachments:
Batterie Suomi 1.jpg
Batterie Suomi 1.jpg [ 640.46 KiB | Viewed 5132 times ]
Batterie Suomi 2.jpg
Batterie Suomi 2.jpg [ 551.29 KiB | Viewed 5132 times ]
Batterie Suomi 3.jpg
Batterie Suomi 3.jpg [ 875.6 KiB | Viewed 5132 times ]
Batterie Suomi 4.jpg
Batterie Suomi 4.jpg [ 292.62 KiB | Viewed 5132 times ]
Batterie Suomi 6.jpg
Batterie Suomi 6.jpg [ 168.25 KiB | Viewed 5132 times ]
Batterie Suomi 7.jpg
Batterie Suomi 7.jpg [ 364.89 KiB | Viewed 5132 times ]
Batterie Suomi 5.jpg
Batterie Suomi 5.jpg [ 459.46 KiB | Viewed 5132 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:35
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen

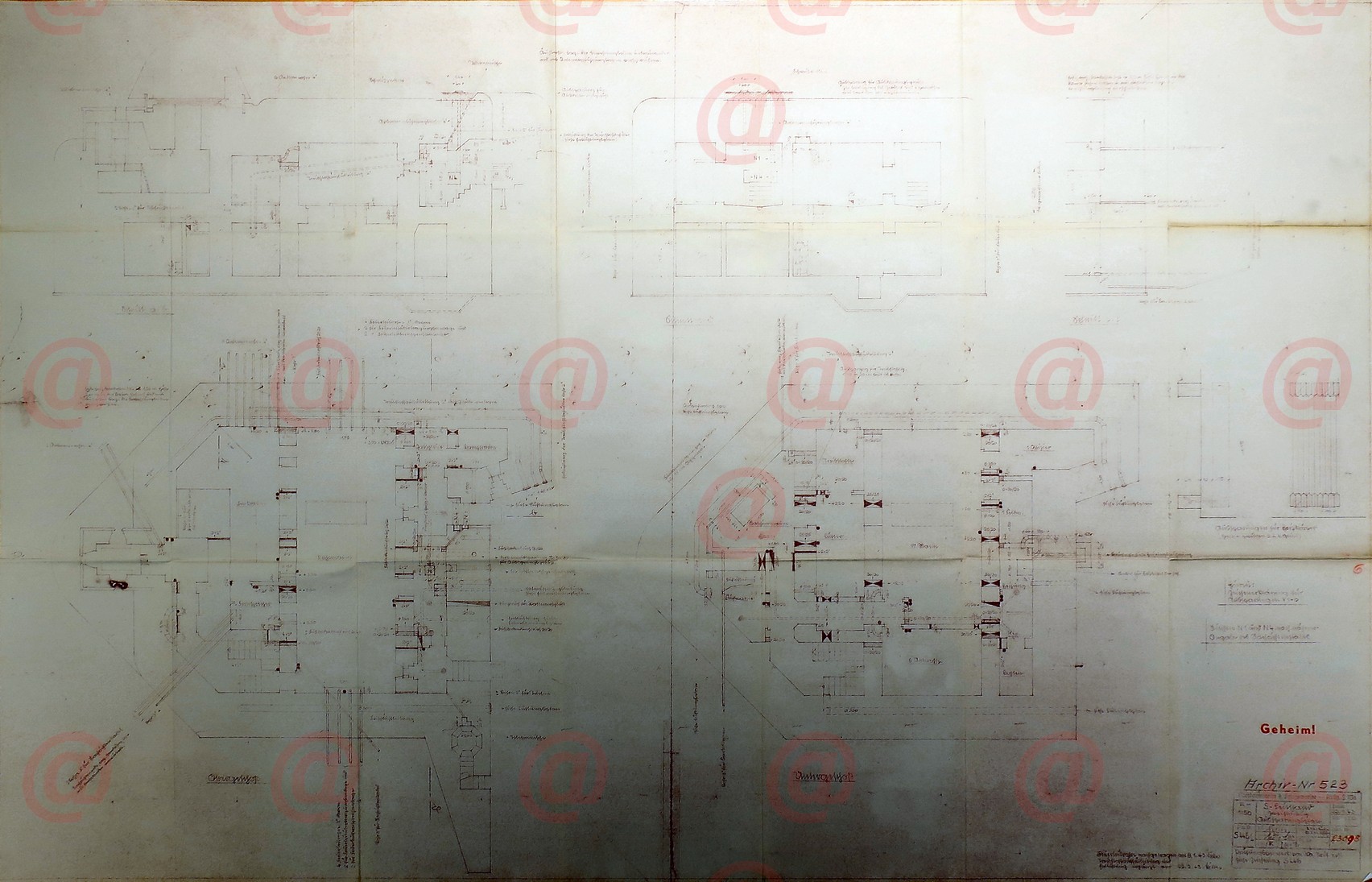

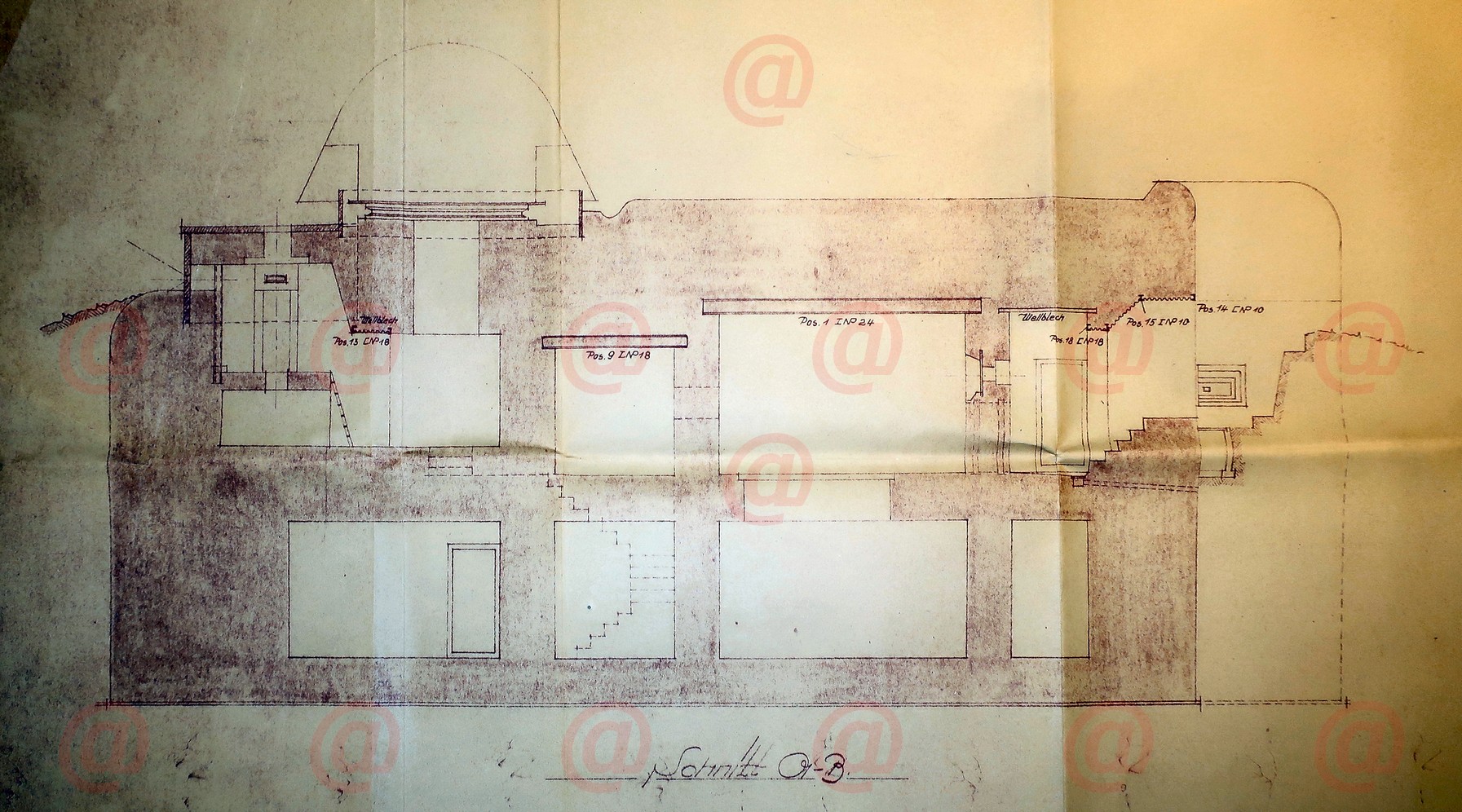

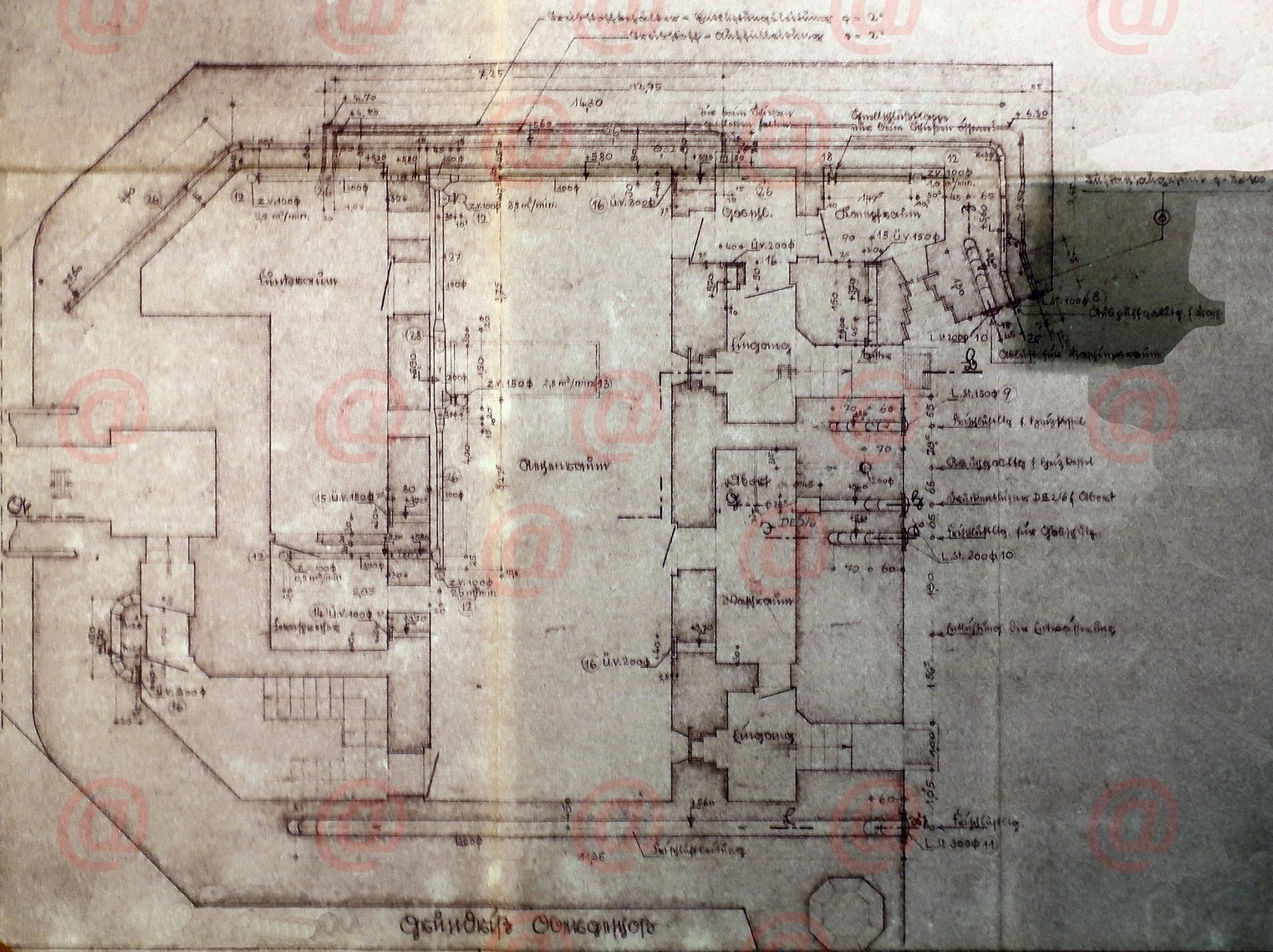

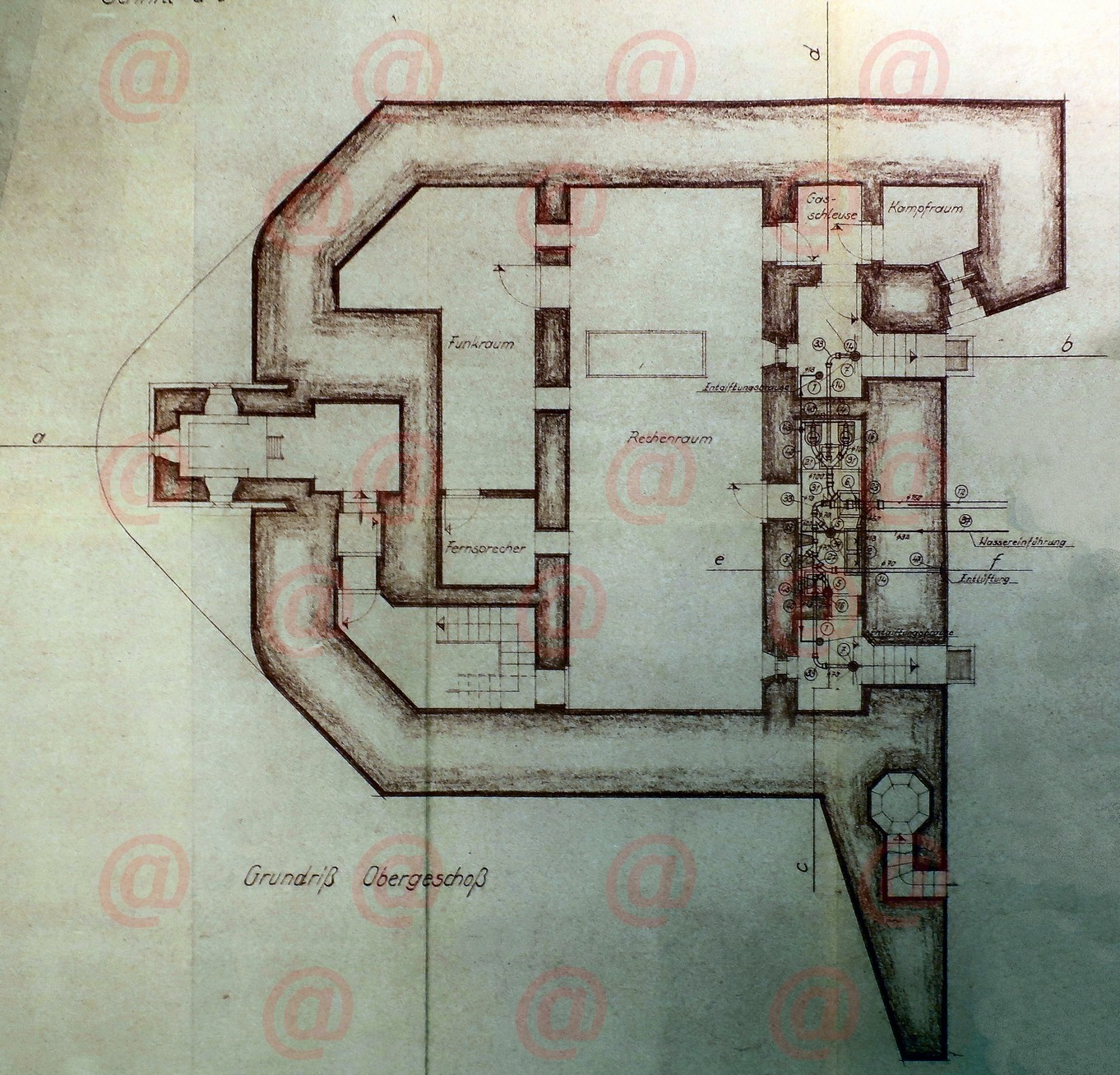

Detaljer for konstruksjon av leitstand - Bauanweisung für Aufstellung und Einbau der schweren Batterie Suomi, Band II (1943)

Har foreløpig ikke sett noe informasjon som tyder på at denne ble påbegynt..?

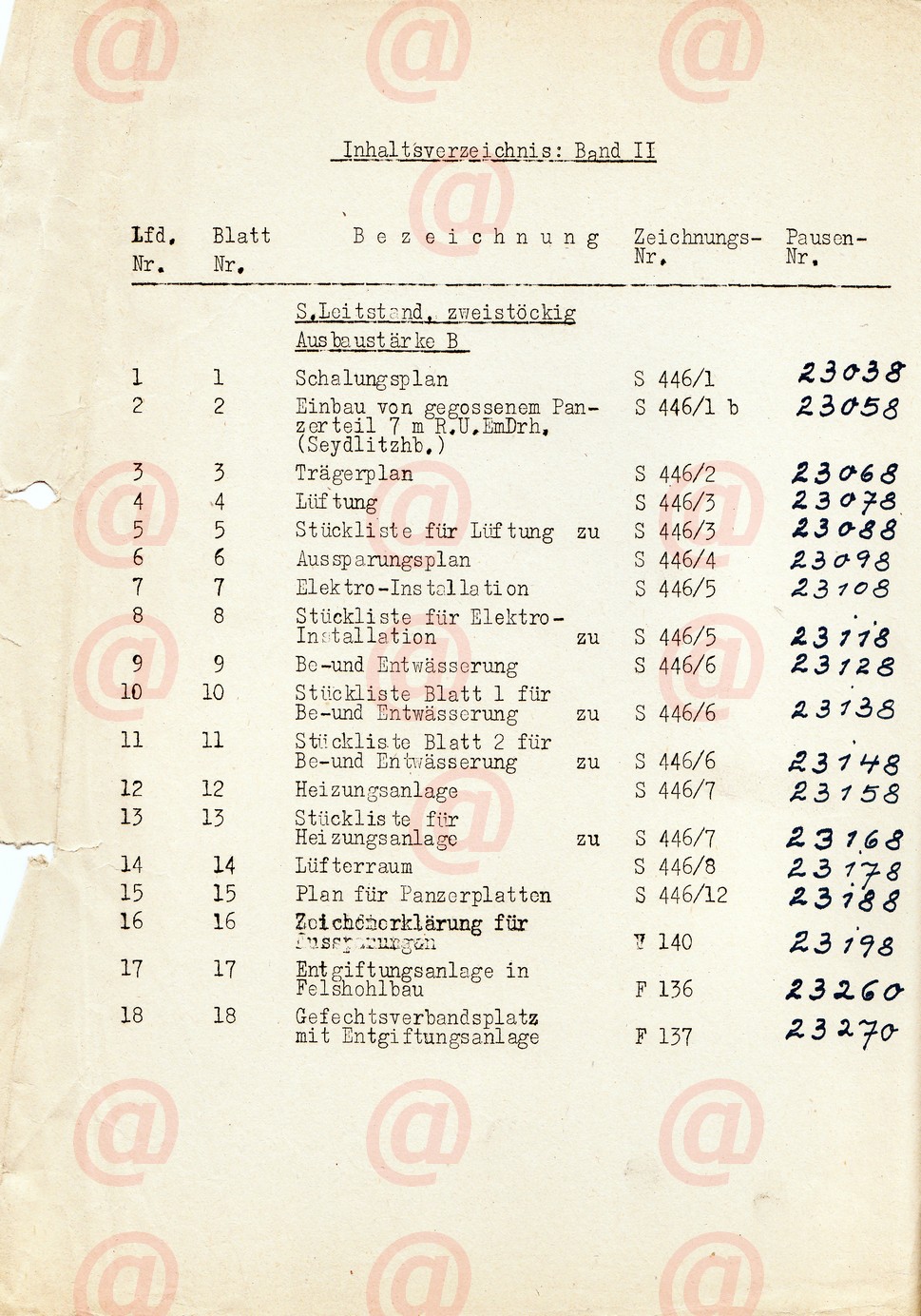

Starter med forside og innholdsfortegnelse:


Attachments:
000a.jpg [ 746.72 KiB | Viewed 5131 times ]
001a.jpg [ 376.28 KiB | Viewed 5131 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:37
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen

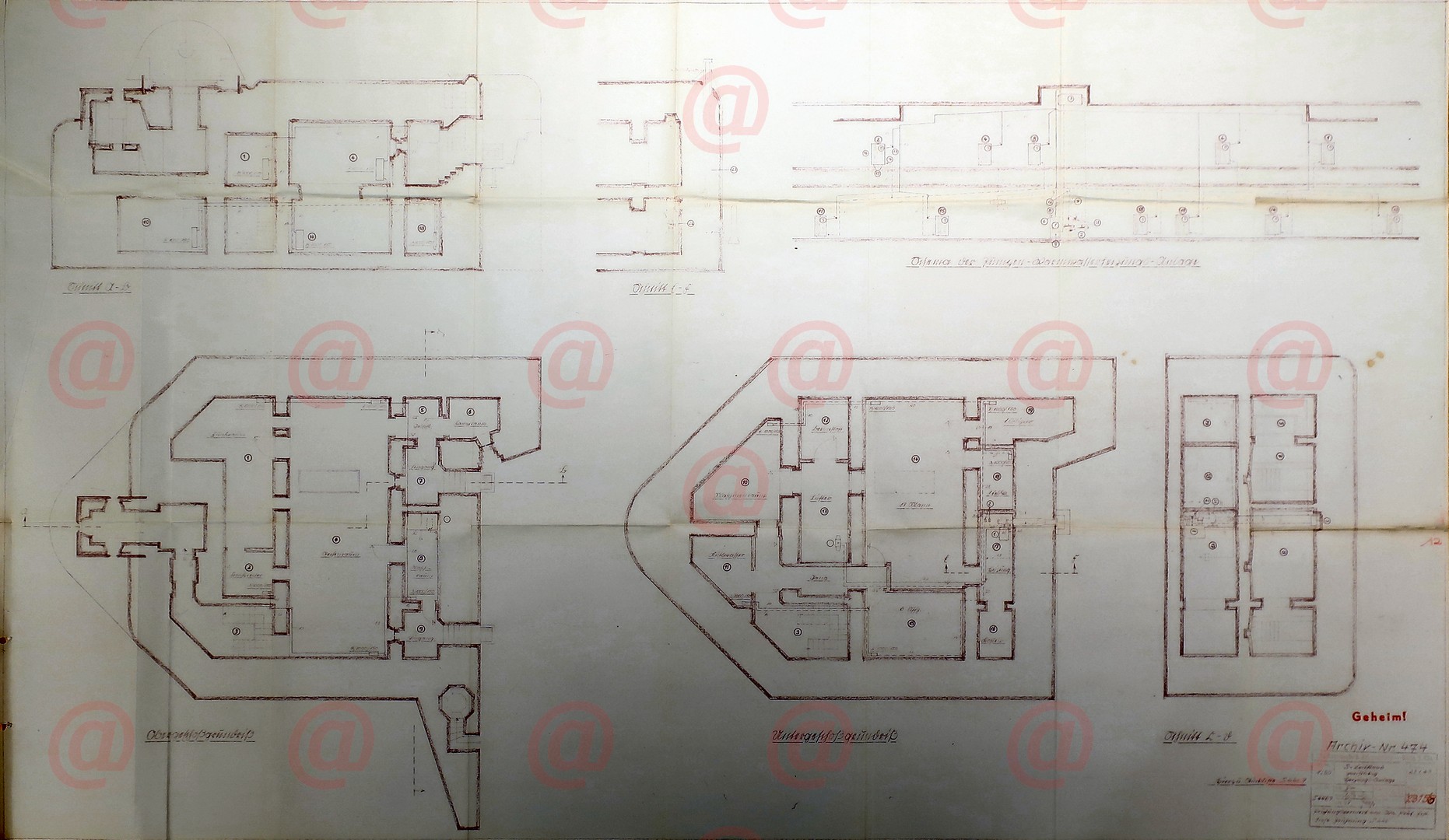

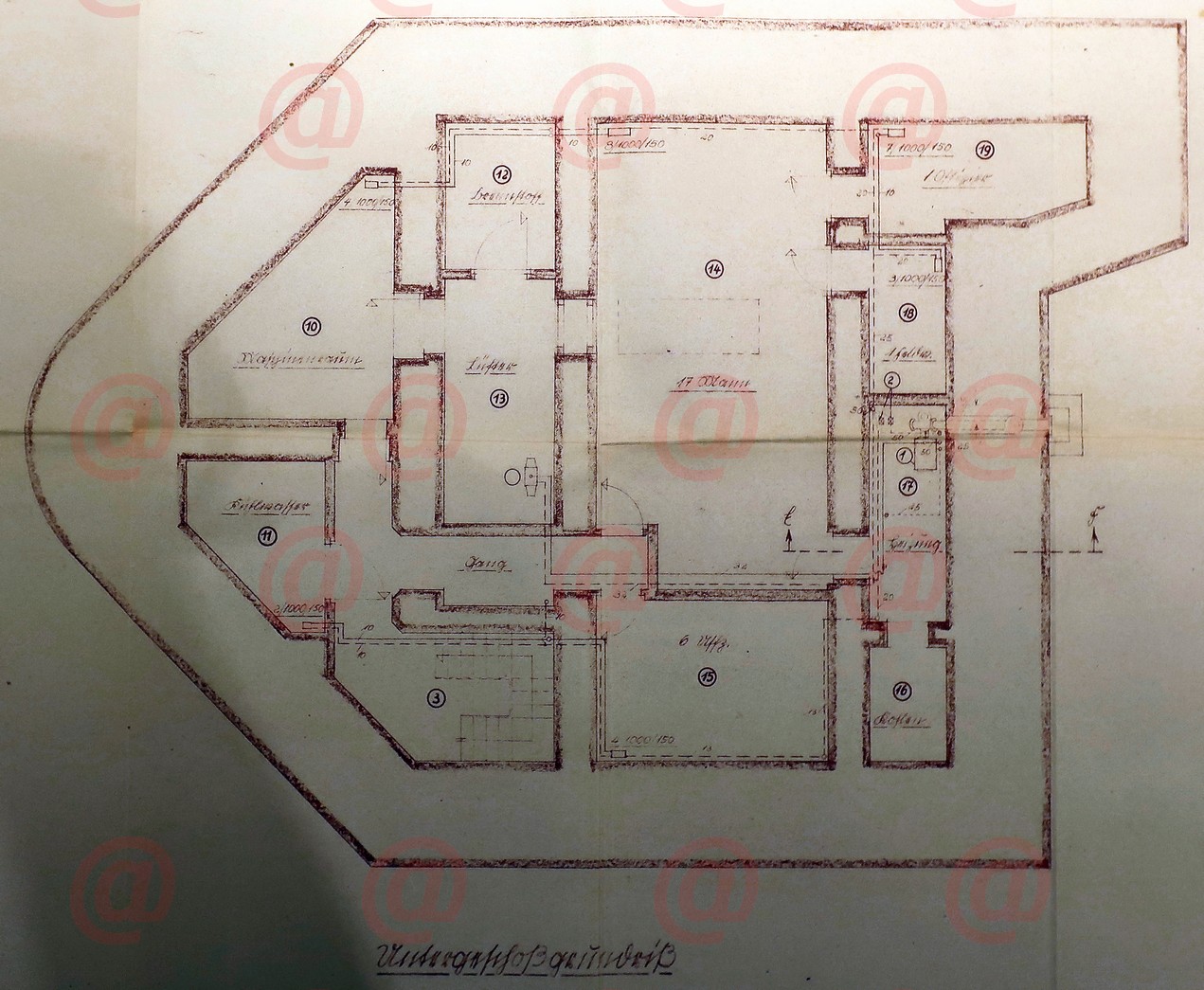

Blatt 2 (blatt 1 manglet i mappen):


Attachments:
002a.jpg [ 544.77 KiB | Viewed 5131 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:39
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen

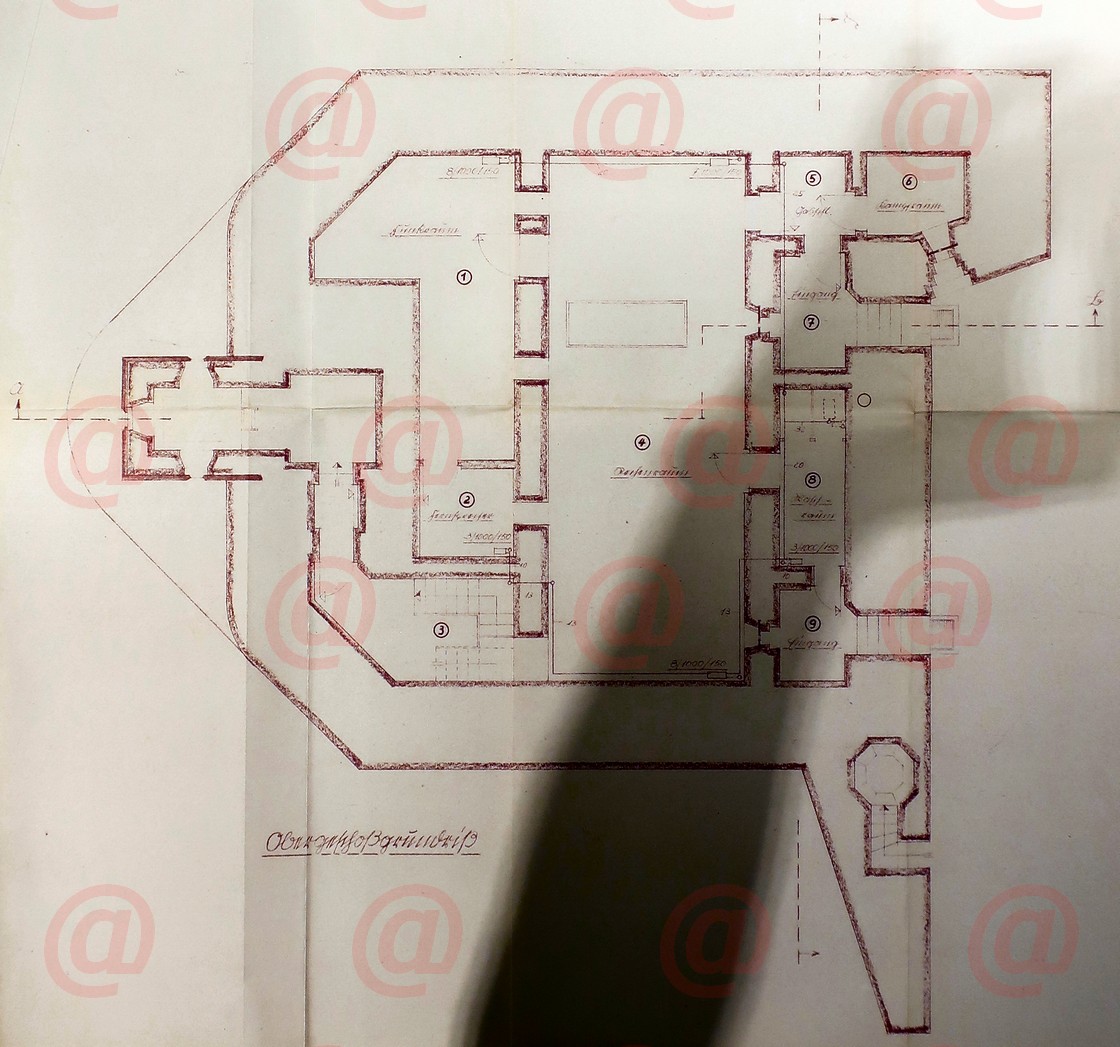

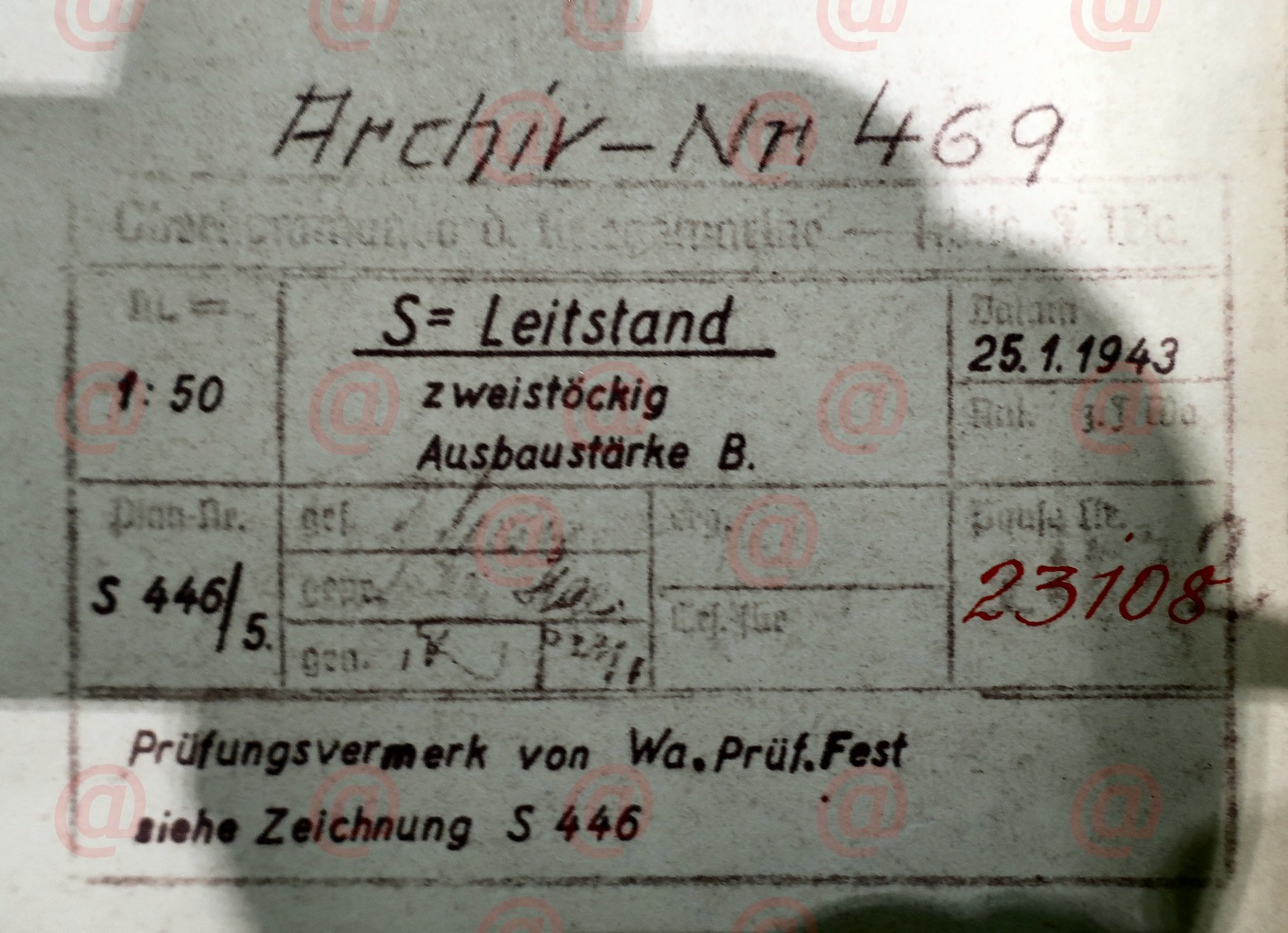

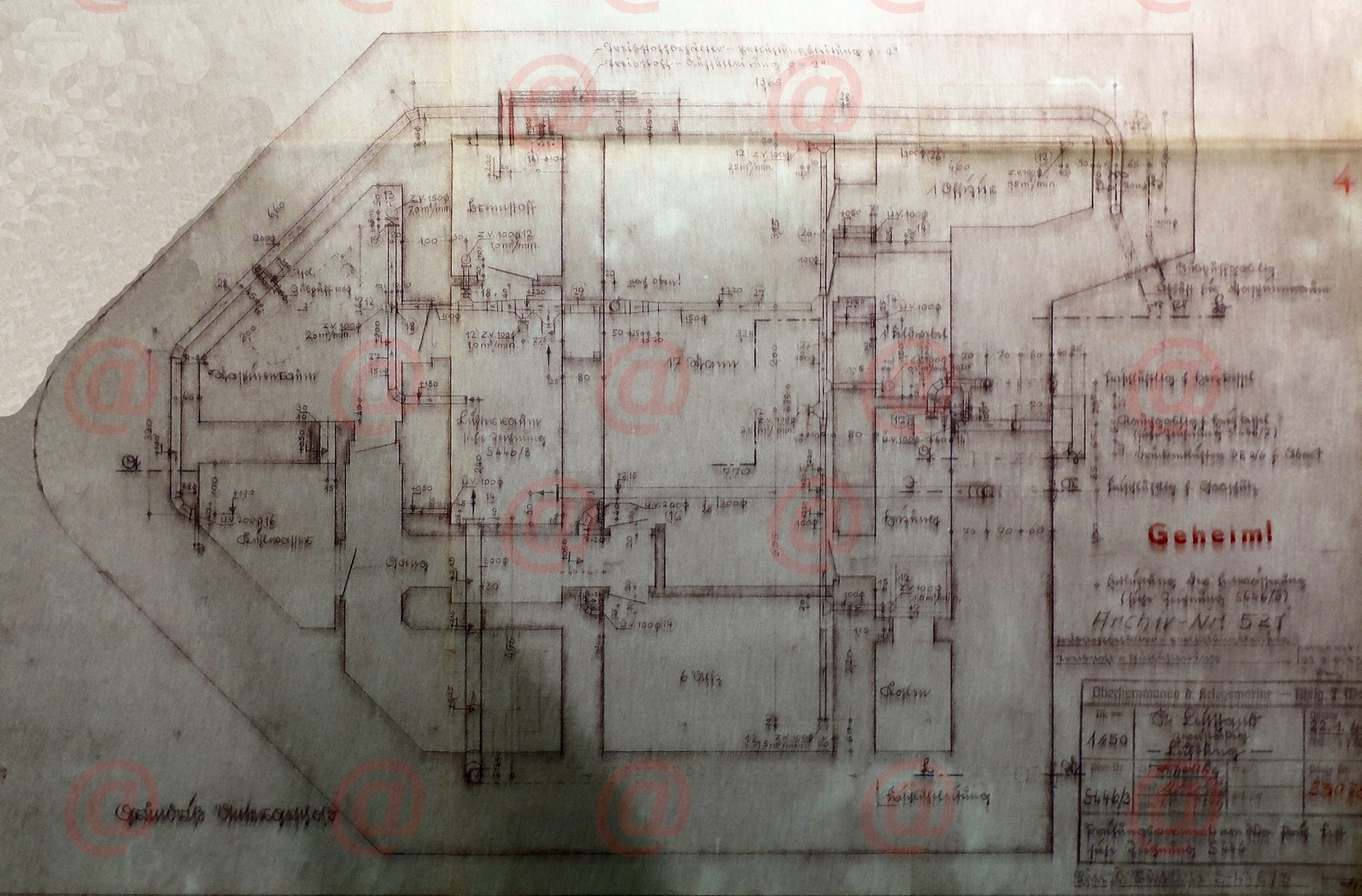

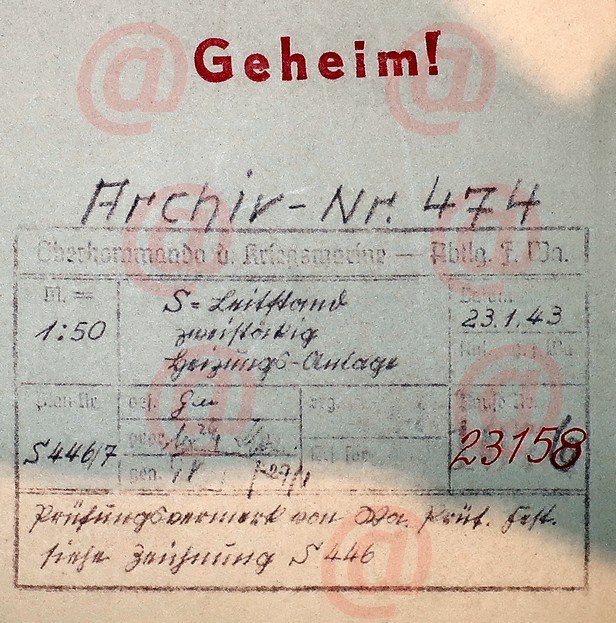

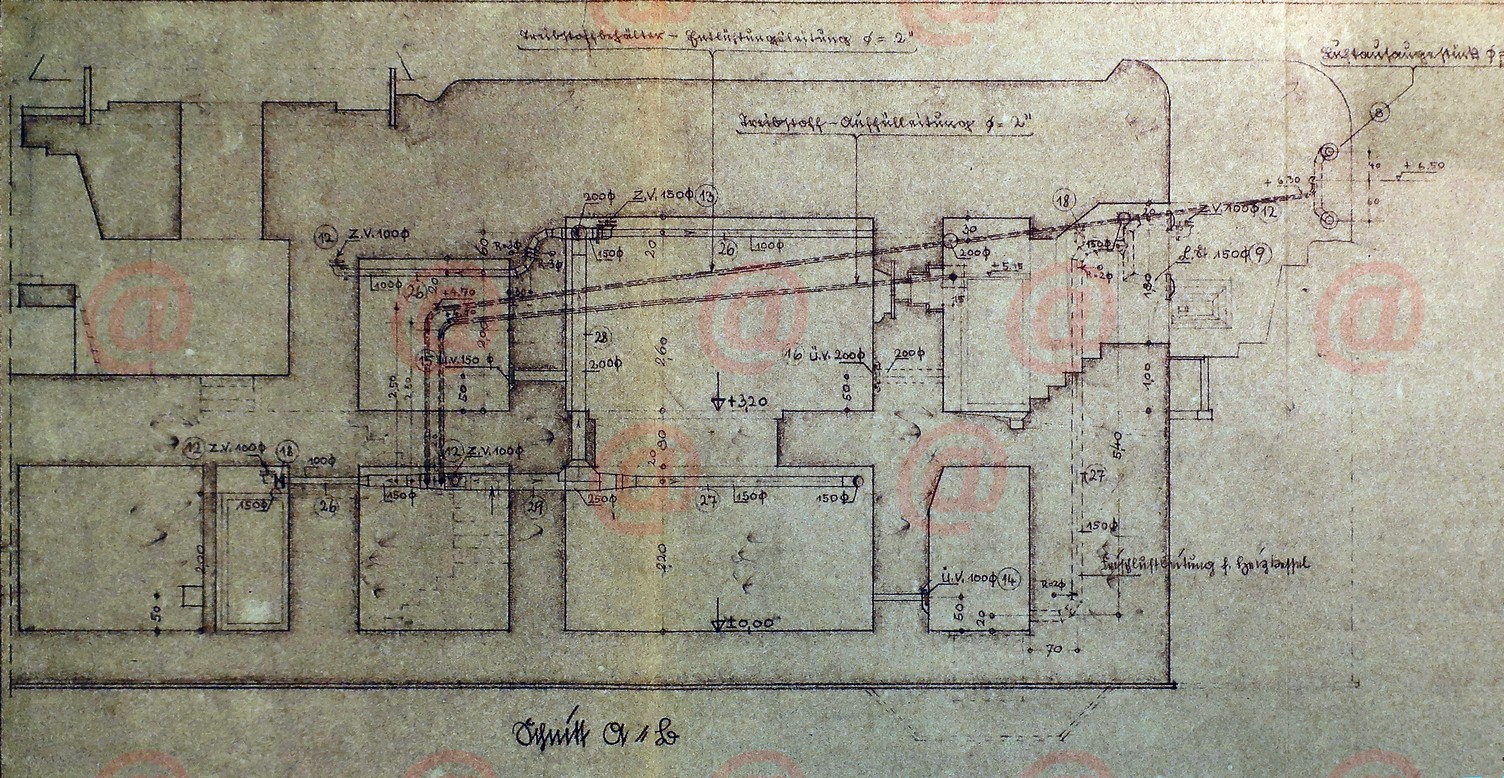

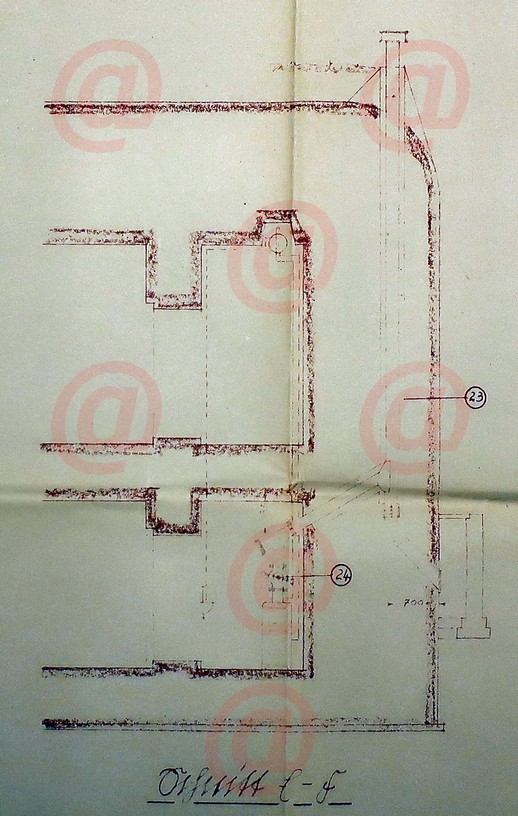

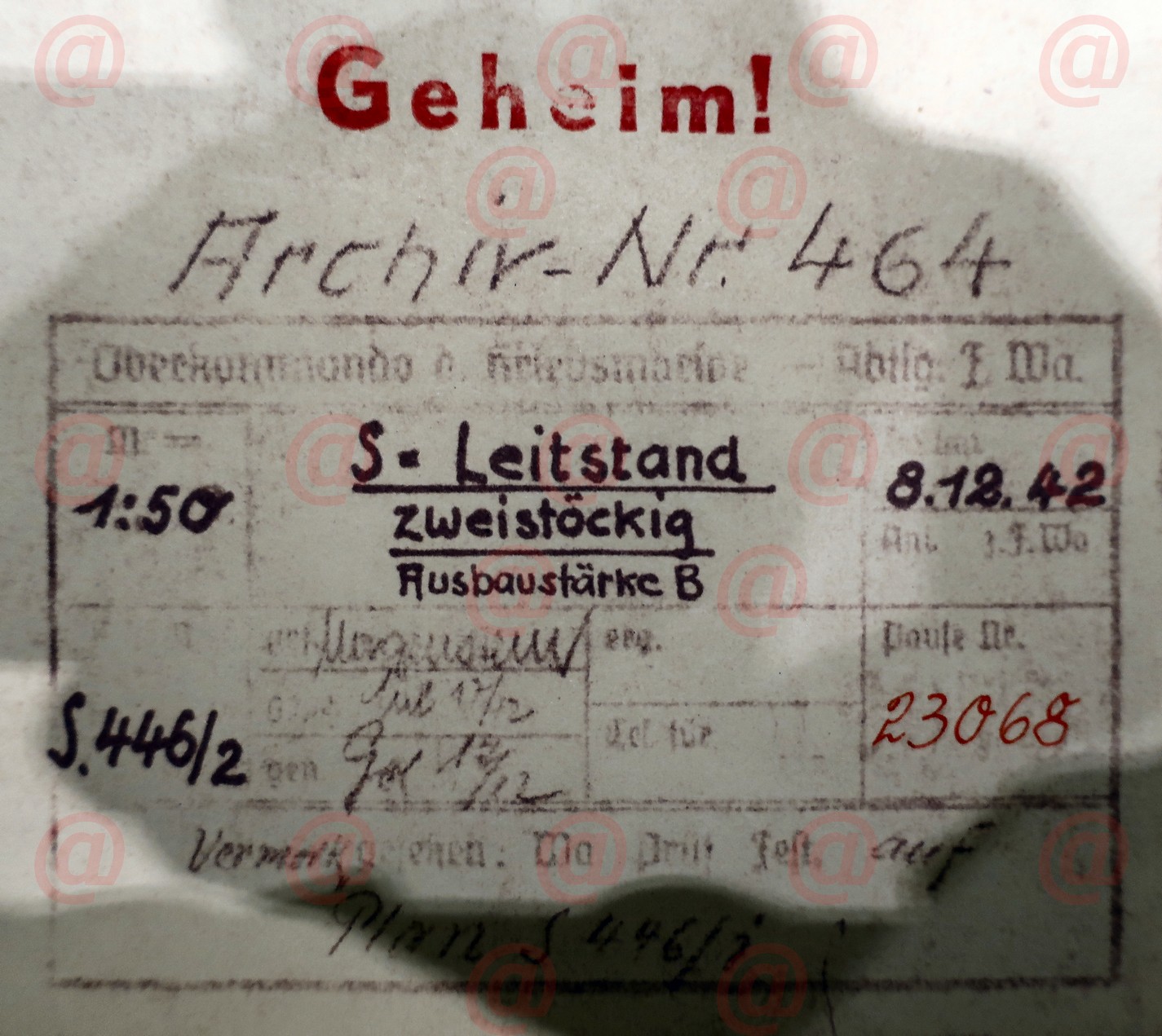

Blatt 3 med detaljutsnitt.

Merk:
Veldig vanskelige forhold for avfotografering av disse store tegningene, med kraftig lys rett ovenfra som gir skygger uansett hvilke "akrobatiske" posisjoner man forsøker å innta...
Trykken er også veldig svak, så alle bildene er forsøkt "forbedret" i bildebehandlingsprogram for å gjøre teksten mest mulig lesbar


Attachments:
003_0_IMG_3650a.jpg [ 500.28 KiB | Viewed 5131 times ]
003_1_IMG_3659a.jpg [ 500.04 KiB | Viewed 5131 times ]
003_2_IMG_3658a.jpg [ 224.33 KiB | Viewed 5131 times ]
003_3_IMG_3652a.jpg [ 595.99 KiB | Viewed 5131 times ]
003_4_IMG_3653a.jpg [ 381.79 KiB | Viewed 5131 times ]
003_5_IMG_3662a.jpg [ 153.93 KiB | Viewed 5131 times ]
003_6_IMG_3654a.jpg [ 216.11 KiB | Viewed 5131 times ]
003_7_IMG_3656a.jpg [ 167.66 KiB | Viewed 5131 times ]
003_8_IMG_3648a.jpg [ 378.74 KiB | Viewed 5131 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:40
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen

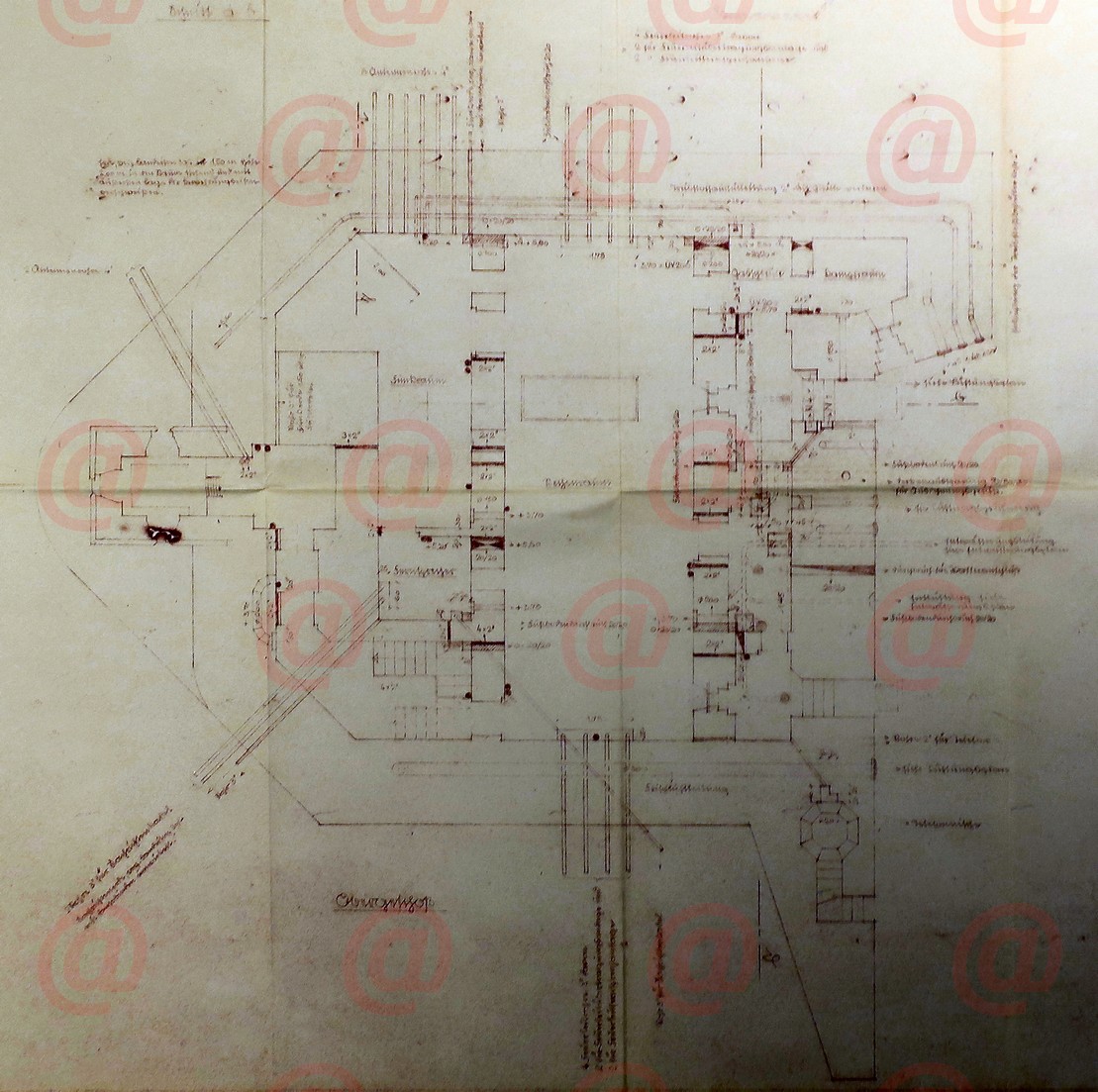

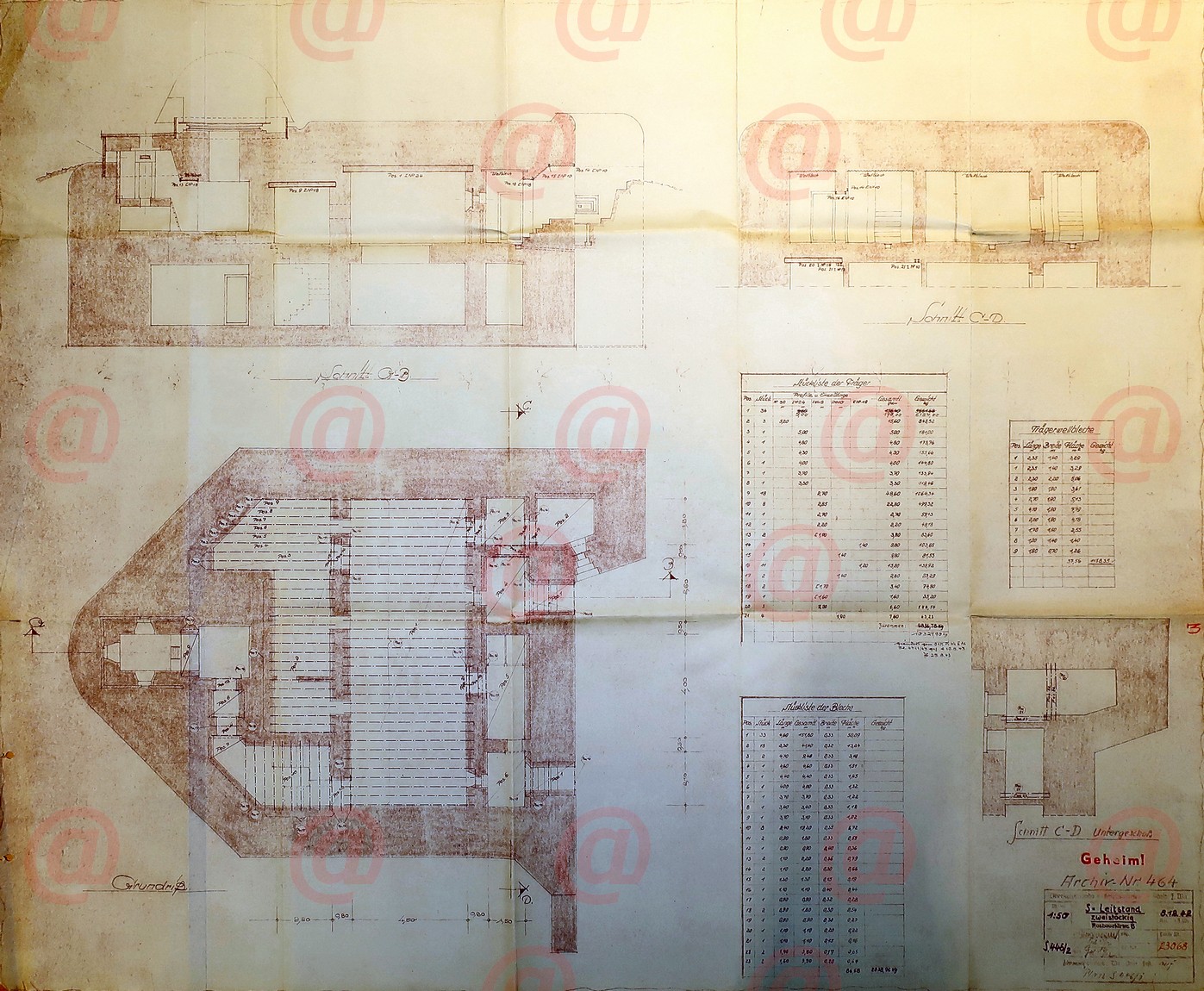

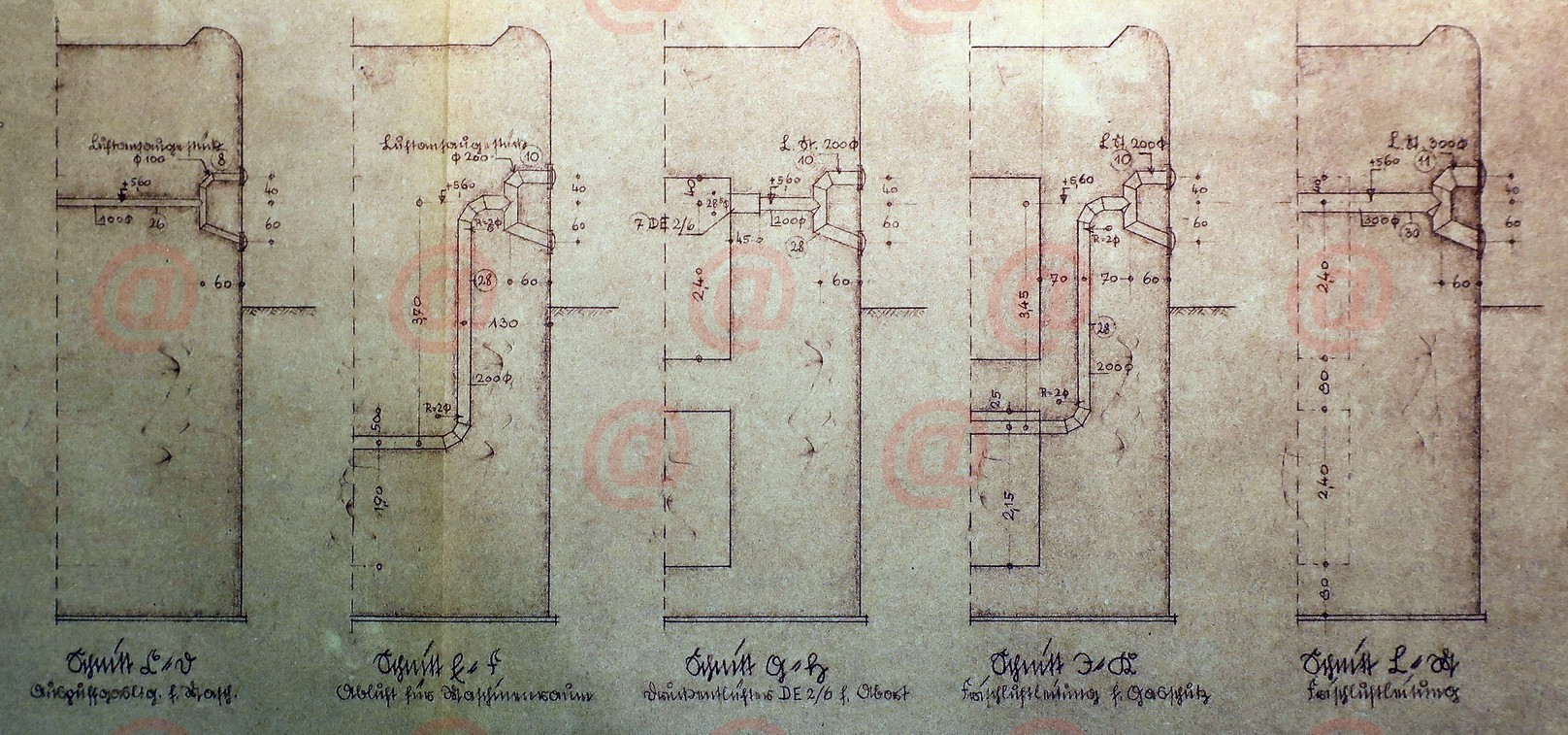

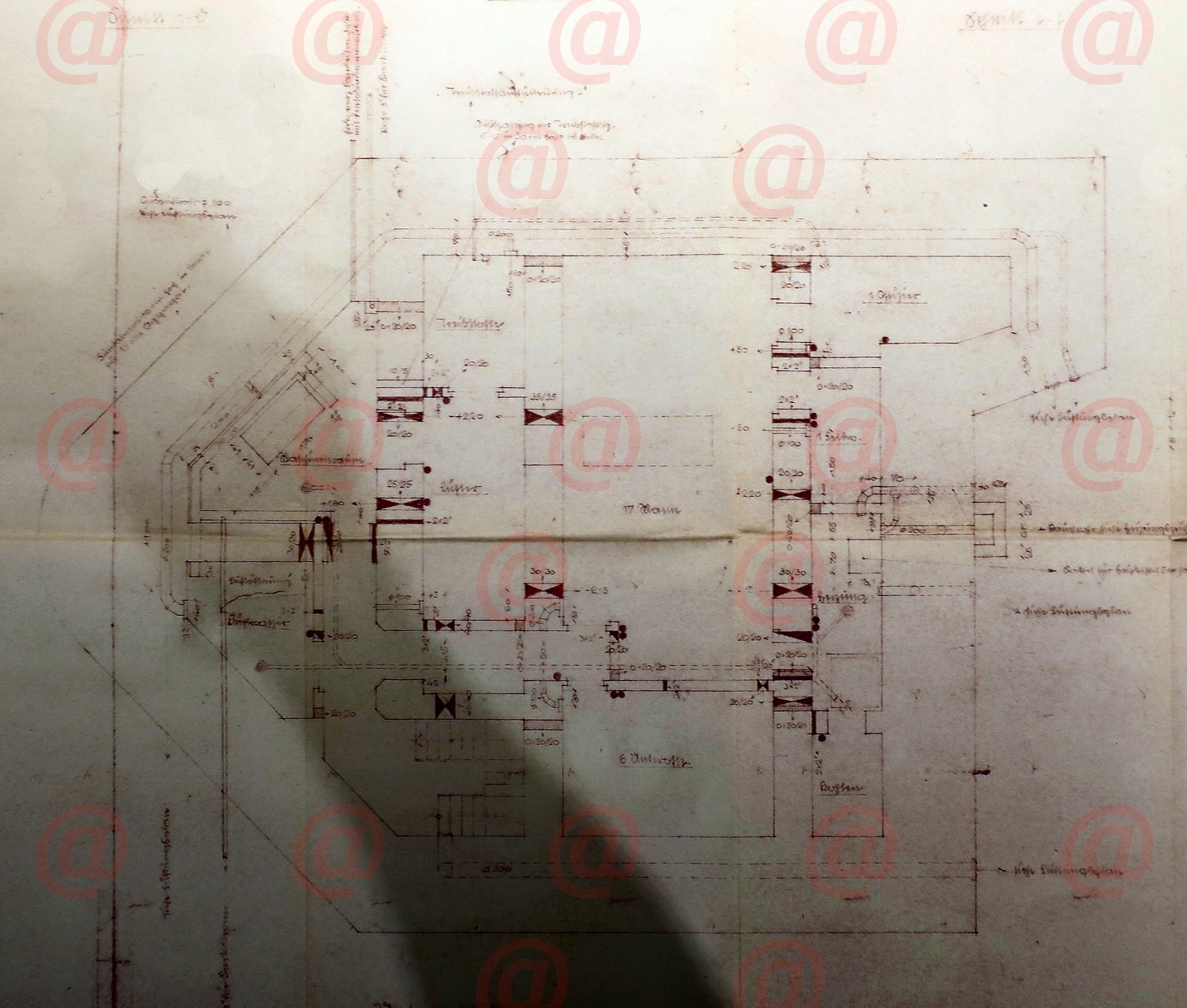

Blatt 4:


Attachments:
004_0_IMG_3665a.jpg [ 693.54 KiB | Viewed 5131 times ]
004_1_IMG_3675a.jpg [ 540.85 KiB | Viewed 5131 times ]
004_2_IMG_3674a.jpg [ 487.08 KiB | Viewed 5131 times ]
004_3_IMG_3672a.jpg [ 607.26 KiB | Viewed 5131 times ]
004_4_IMG_3673a.jpg [ 456.63 KiB | Viewed 5131 times ]
004_5_IMG_3671a.jpg [ 467.85 KiB | Viewed 5131 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:43
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen

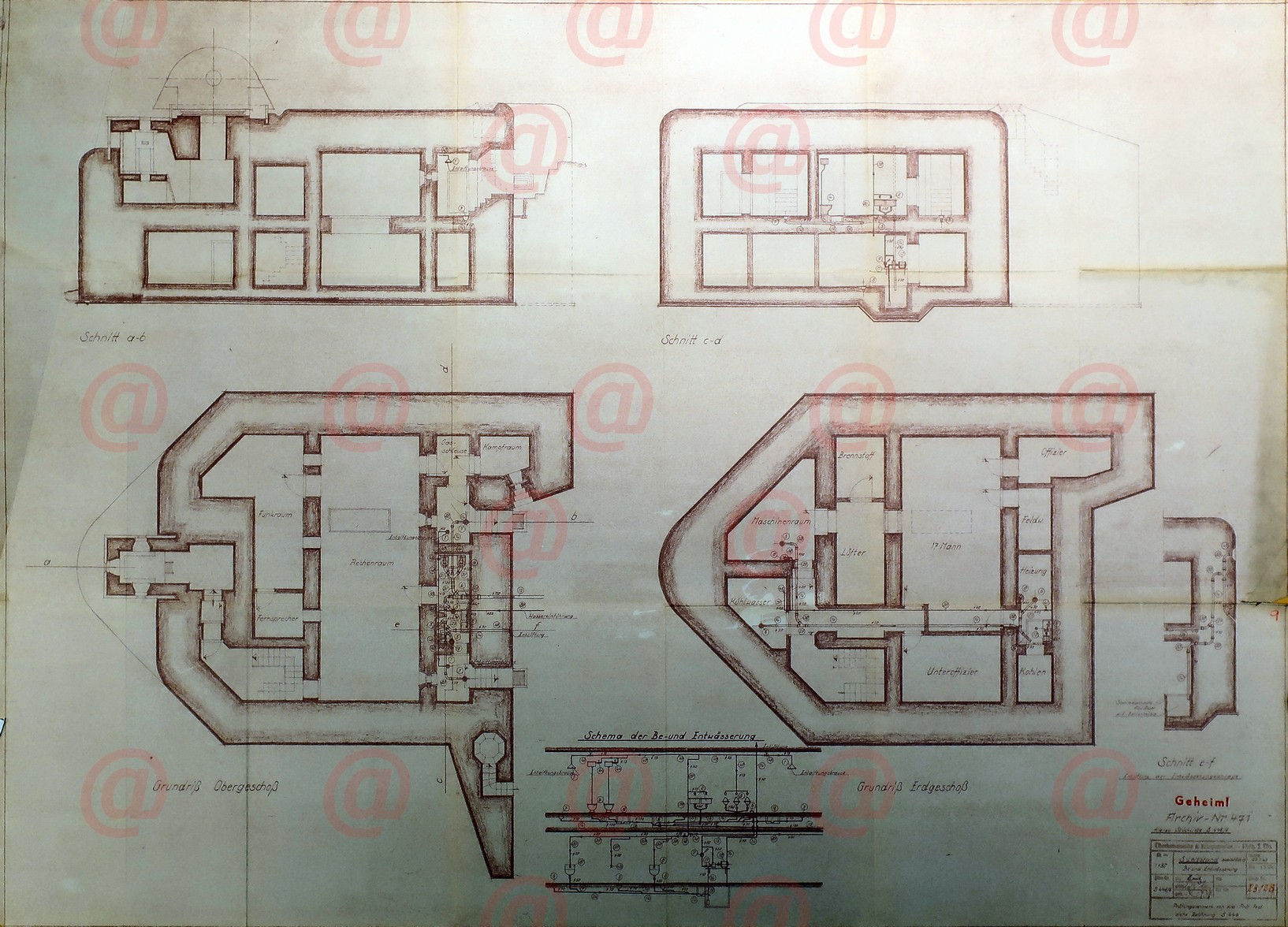

Blatt 5:


Attachments:
005a.jpg [ 388.09 KiB | Viewed 5131 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:44
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen
Blatt 6:


Attachments:
006_0_IMG_3680a.jpg [ 344.06 KiB | Viewed 5131 times ]
006_1_IMG_3683a.jpg [ 344.22 KiB | Viewed 5131 times ]
006_2_IMG_3686b.jpg [ 290.09 KiB | Viewed 5131 times ]
006_4_IMG_3682a.jpg [ 326.38 KiB | Viewed 5131 times ]
006_5_IMG_3685a.jpg [ 390.04 KiB | Viewed 5131 times ]
006_6_IMG_3684a.jpg [ 156.17 KiB | Viewed 5131 times ]
006_7_IMG_3681a.jpg [ 376.15 KiB | Viewed 5131 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:46
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen
Blatt 7:


Attachments:
007_0_IMG_3691a.jpg [ 386.89 KiB | Viewed 5131 times ]
007_1_IMG_3696a.jpg [ 146.4 KiB | Viewed 5131 times ]
007_2_IMG_3695a.jpg [ 224.58 KiB | Viewed 5131 times ]
007_3_IMG_3693a.jpg [ 449.44 KiB | Viewed 5131 times ]
007_4_IMG_3694a.jpg [ 314.08 KiB | Viewed 5131 times ]
007_5_IMG_3692a.jpg [ 392.51 KiB | Viewed 5131 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:47
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen
Blatt 8:


Attachments:
008a.jpg [ 414.62 KiB | Viewed 5131 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:48
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen
Blatt 9:


Attachments:
009_0_IMG_3700a.jpg [ 489.59 KiB | Viewed 5100 times ]
009_1_IMG_3711a.jpg [ 470.66 KiB | Viewed 5100 times ]
009_2_IMG_3716a.jpg [ 379.11 KiB | Viewed 5100 times ]
009_3_IMG_3712a.jpg [ 585.09 KiB | Viewed 5100 times ]
009_4_IMG_3705a.jpg [ 620.34 KiB | Viewed 5100 times ]
009_5_IMG_3708a.jpg [ 518.17 KiB | Viewed 5100 times ]
009_6_IMG_3714a.jpg [ 113.54 KiB | Viewed 5100 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:49
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen
Blatt 10:


Attachments:
010a.jpg [ 508.62 KiB | Viewed 5100 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:49
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen
Blatt 11:


Attachments:
011a.jpg [ 519.67 KiB | Viewed 5100 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:49
Profile
User avatar

Joined: 25 Feb 2007 18:51
Posts: 6135
Location: Bergen
Blatt 12:


Attachments:
012_0_IMG_3719a.jpg [ 400.81 KiB | Viewed 5100 times ]
012_1_IMG_3726a.jpg [ 330.84 KiB | Viewed 5100 times ]
012_2_IMG_3727a.jpg [ 159.48 KiB | Viewed 5100 times ]
012_3_IMG_3728a.jpg [ 229.19 KiB | Viewed 5100 times ]
012_4_IMG_3724a.jpg [ 274.51 KiB | Viewed 5100 times ]
012_5_IMG_3725a.jpg [ 345.51 KiB | Viewed 5100 times ]
012_7_IMG_3723a.jpg [ 192.33 KiB | Viewed 5100 times ]

_________________
Informasjon som ikke deles, går tapt!
16 Sep 2017 18:50
Profile
